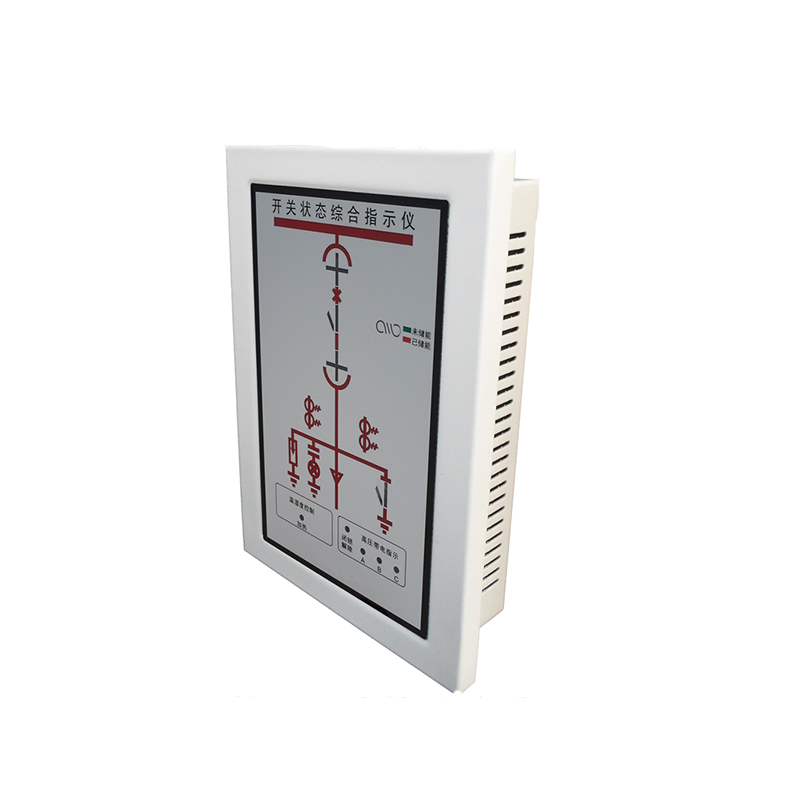

一、概述

CK-004系列開關狀態指示儀是針對目前中壓系統開發技術發展而設計的一種多功能智能化開關模擬綜合動態指示裝置。集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、斷路器狀態、操作機構儲能狀態;帶有高壓帶電指示、帶電閉鎖控制、溫度控制、自動加熱除濕多種功能，簡化了開關柜面板設計，美化了布局，是完善了開關狀態指示功能和安全性能的新型電氣裝置。

二、特點

1.外觀設計新穎獨特、做工精致美觀，簡化，美化了開關柜面板。

2.適用于6~35KV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓、自動加熱除濕控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、預分預合的閃光指示、帶電顯示等功能。

3.采用32位微處理器控制，與常規的開關柜狀態顯示儀相比，具有高速運算、高速采樣、快速響應、更加實時。

4.設備可顯示開關分合狀態，還可判斷開關小車是否處于試驗位置與工作位置之間。

5.此外設備具有溫濕度傳感器過壓過流保護，對于工業場合應用，更加可靠穩定。

6.采用工業級電子元件，具有可靠性高、壽命長、抗干擾能力強等特點。

7.發光模塊采用進口發光芯片，戶外高亮級，壽命170000小時。

8.采用獨特的抗干擾技術，保證設備可靠運行。

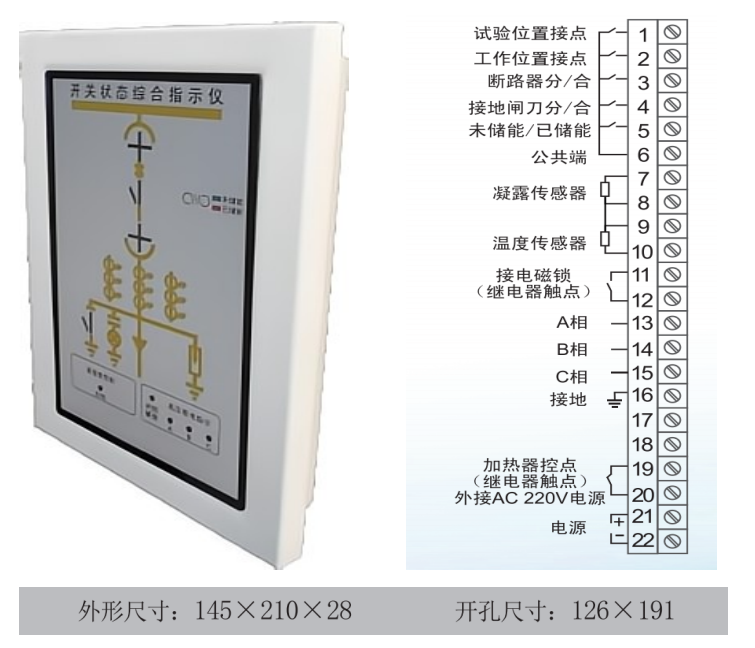

三、開孔及接線

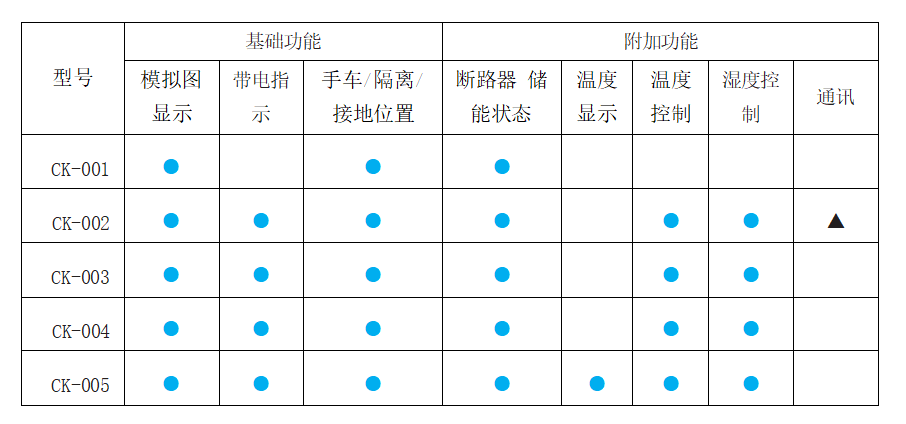

四、選型
