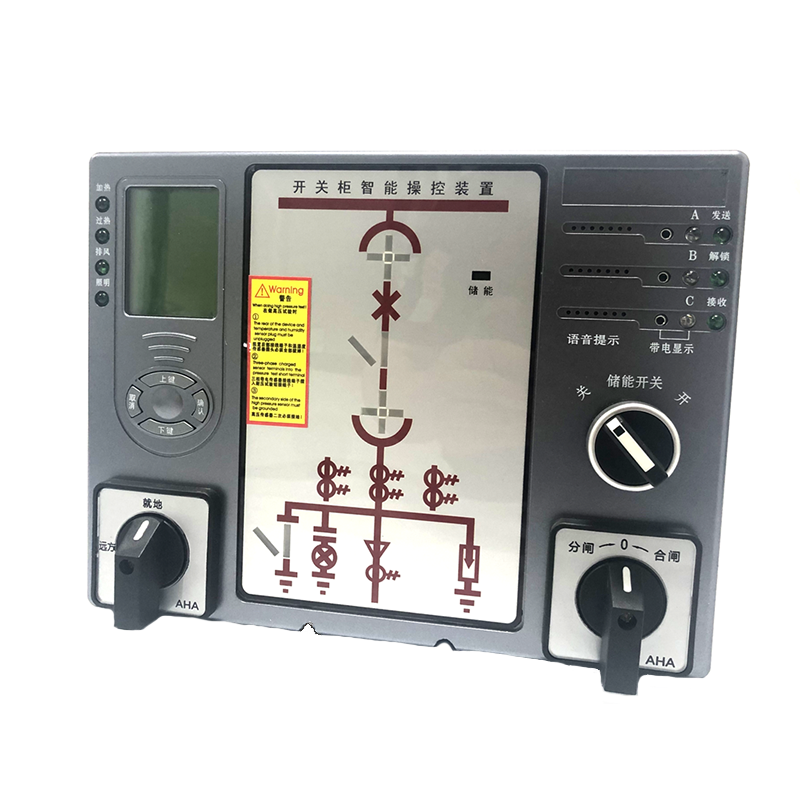

一、概述

開關柜智能多參數操控裝置適用于6KV至35KV戶內各中置柜、手車柜、固定柜、環網柜等多種開關柜。除具有動態模擬指示、帶電顯示及閉鎖、溫濕度控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、斷路器手車位置指示、分合閘指示、人體感應帶電提示及柜內照明、智能語音防誤提示、遠方/就地操作、遠程通信等功能外，還具有電力綜合參數測量功能，測量參數為：三相電流、三相電壓、分相有功、合相有功、分相無功、合相無功、分相功率因數、合相功率因數，四象限有功無功電度等。

二、功能特點

1.功能強大

用于6KV至35KV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。不僅具有動態一次模擬圖，帶電顯示及閉鎖、溫濕度控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘指示、人體感應帶電提示及柜內照明、語音防誤提示、遠方/就地操作、遠程通信等功能。還具有電力綜合參數測量，如：三相電流、三相電壓、分相有功、合相有功、分相無功、合相總無功、分相功率因數、合相功率因數、復費率計量有功無功電度，四象限無功電度等、遠程通信等功能。

2.智能化

采用單片機控制，與常規的開關柜狀態顯示器相比，增加了智能化功能。除可顯示開關分合狀態外，還可對誤操作作出語音提示、判斷斷路器手車是處于試驗位置與工作位置之間還是處于柜體之外并做出指示；多種電力參數測量、RS485遠程通信接口和4-20mA模擬量輸出、人體感應語音提示等功能。

3.抗干擾能力強

采用獨特的抗干擾技術。

4.高可靠性

采用工業級電子元件，具有可靠性高、壽命長、抗干擾能力強等特點。發光模塊采用進口發光芯片，戶外高亮級，壽命為170000小時。

5.壽命長

產品設計壽命10年。

6.量身定做

根據用戶不同需求，量身定作不同的功能組合。

7.精致美觀

外觀設計新穎獨特，做工精致美觀，簡化、美化了開關柜面板。

8.選配功能

RS485通訊接口使其具備了與變/配電站其它電氣設備組成聯網的微機防誤監控系統；亦可結合最新斷路器的發展開發新一代的智能操作裝置等多項擴展功能。

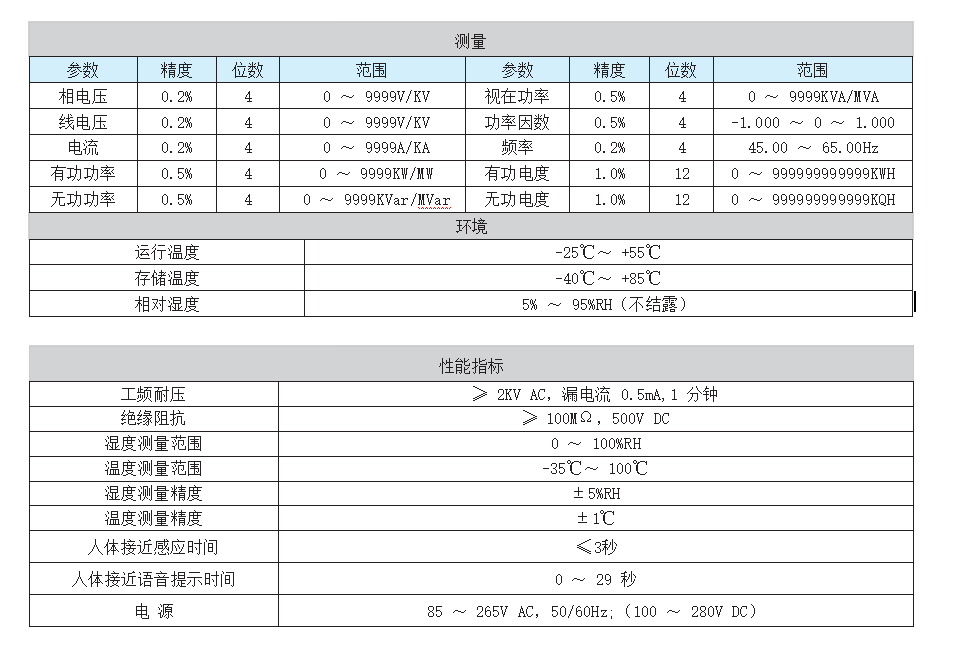

三、技術參數

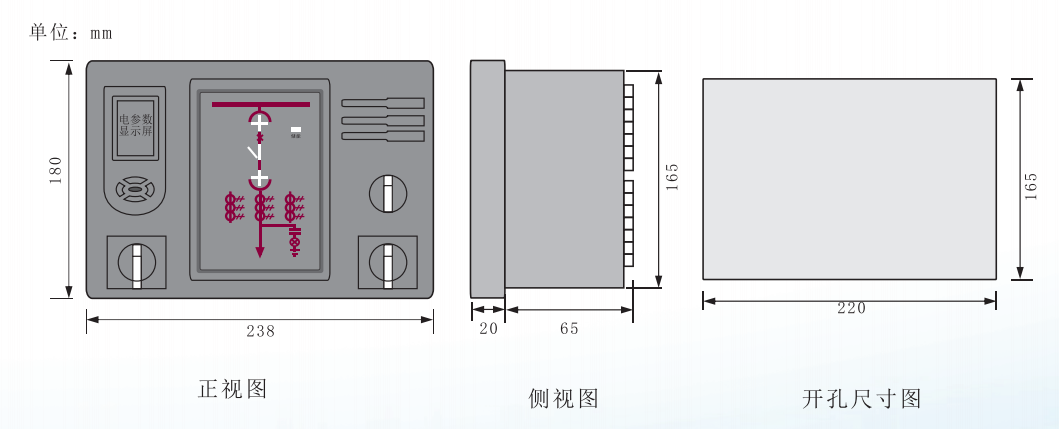

四、面板及開孔
