一、概述

電流互感器 ( CT ) 在電力系統中 , 廣泛應用于一次的測量與控制。正常工作時 , 互感器二次側處于近似短路狀態, 輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓， 這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用電流互感器過電壓保護器就能夠有效防止因電流互感器二次側開路引起的事故。

二、功能

主要用于各種CT 二次側的異常過電壓保護。保護器并聯于二次繞組兩端，正常運行時漏電極小， 成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新進入正常運行狀態。CKT 保護器用 CT 二次側的差動繞組、過流繞組、母線保護繞組、備用繞組等。

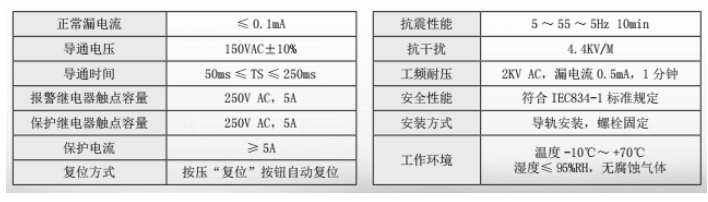

三、技術參數

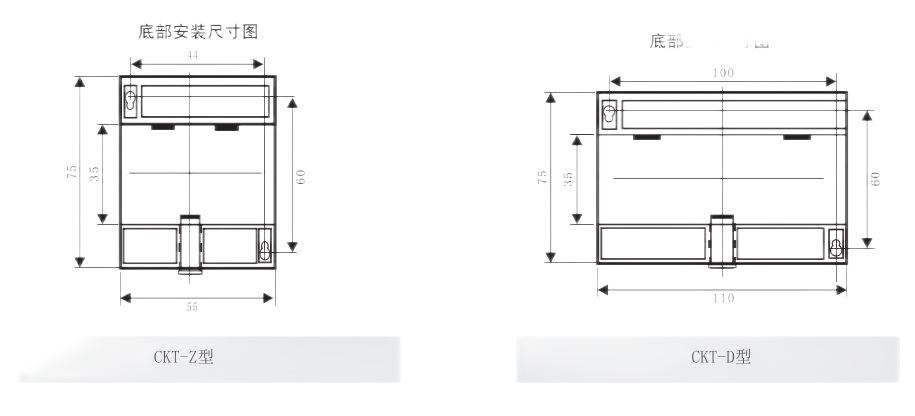

四、外形尺寸
