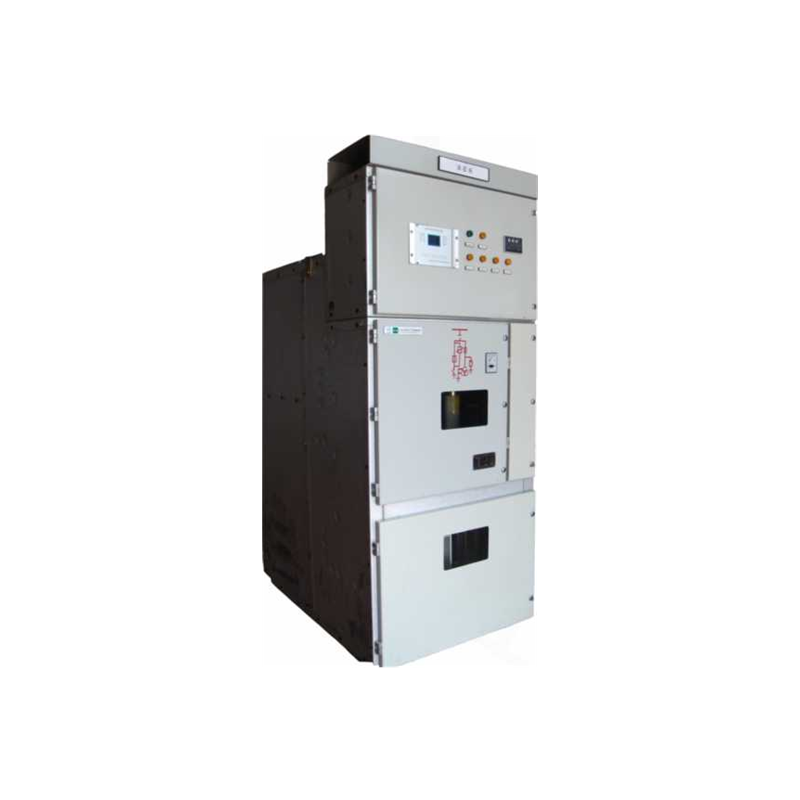

一、工作原理

電網正常運行時，消弧柜中的3個分相控制的高壓真空接觸器都處于分?jǐn)酄顟B(tài)，電壓互感器二次輸出 的三相電壓正常，零序電壓值幾乎為零。微機控制器負責對電網的零序電壓和三相電壓進行實時監測，電 網岀現弧光接地時，控制器判斷接地的相別及弧光接地的類型，向?qū)?yīng)相的高壓接觸器發岀合閘命令使故 障相高壓真空接觸器閉合，把系統由不穩定弧光接地故障變?yōu)榉€(wěn)定的金屬性接地故障，故障相的對地電壓 為零，接地故障點的弧光消失，高壓真空接觸器閉合數秒后，控制器令故障相的高壓真空接觸器斷開，若 高壓真空接觸器斷開后，再無弧光接地故障現象，說明這一接地故障是暫時性的，系統恢復正常運行；若 高壓真空接觸器斷開后，再次岀現弧光接地故障，高壓真空接觸器則認定這一接地故障為永久性弧光接 地，此時發岀指令使故障相的真空接觸器第二次閉合，同時控制器將按程序發出報警信號。

無論單相接地故障是間歇性弧光接地還是穩定的電弧接地，由于消弧柜直接把故障相在裝置內變成 了金屬性接地，故障相的對地電壓為零，其他兩相的對地電壓升高至線電壓（這種狀態是現行運行規程所 允許的），原來故障點的電弧必然熄滅，避免了弧光過電壓的產生。

二、可選功能

1、本柜可配置小電流選線裝置，在故障接地時，利用零序電流"相對幅值"與"相對相位"的關系， 可迅速、準確的判斷出故障信號。

2、本柜可配置二次微機消諧裝置，當系統發生諧振時，微機控制器根據諧振類型進行不同的消諧動 作：

 ?如果系統發生的諧振是分頻諧振，微機控制器瞬間短接PT的開口三角繞組，破壞系統的諧振參 數，消除系統的諧振故障。

 ?如果系統發生的諧振是工頻諧振或高頻諧振，微機控制器在PT的開口三角繞組接入大功率消諧電 阻進行消諧。

3、諧振諧振消除后裝置作相應記錄、存貯，并自動報警、顯示有關諧振信息（包括發生時間、頻率、 幅值等）.微機二次消諧技術，相應時間非?？欤瑫r對電壓互感器保護繞組（開口三諧振角）的電壓輸 岀無任何影響。

三、產品特點

1、動作速度快，可在20mS內快速消除間歇性弧光及穩定性弧光接地故障，抑制弧光接地過電壓，防止 事故進一步擴大；允許200A的電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的倒閘操 作后再處理故障事故

2、能夠快速、有效地消除系統的諧振過電壓，防止長時間諧振過電壓對系統絕緣的破壞

3、能夠準確查找單相接地故障線路，防止事故的進一步擴大

4、保護功能不受電網規模和運行方式的影響

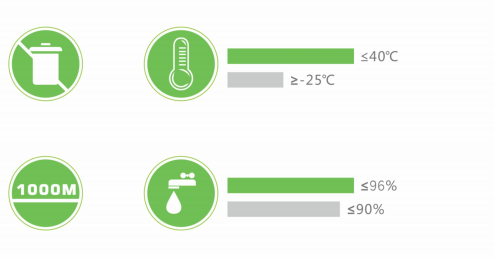

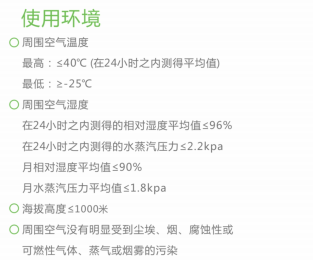

 四、適用范圍及使用條件

五、技術參數

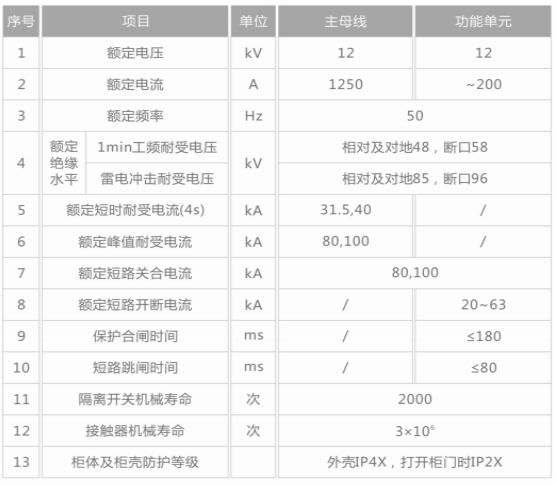

1、額定技術參數

2、消弧柜的標準外形尺寸

六、選型

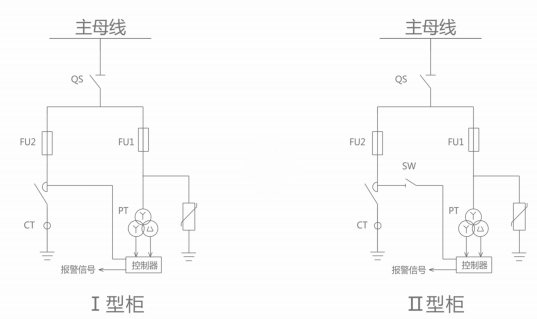

消弧柜分為Ⅰ型和Ⅱ型柜（見下圖） , Ⅱ型比Ⅰ型柜多設置了 1個切換開關。

對于單母線系統而言，只需要使用一臺消弧柜，可選用Ⅰ型柜；在母線制為單母線分段的雙電源6~12kV電網中，通常兩段母線并列運行（母聯柜開關閉合），如果兩段母線上各安裝一臺Ⅰ型柜，當電網發生單相接地故障時，兩臺Ⅰ型柜都會動作，從而把兩段母線的的同一相分別接地。當電網單相接地故障消除后，系統中仍然存在著兩個分別由消弧柜造成的接地點，這會使兩臺消弧柜相互形成閉鎖而無法復歸，對電網的可靠性造成影響。對Ⅱ型柜而言，將柜中的切換開關合上，則功能與Ⅰ型柜相同，如果將切換開關打開，當發生單相接地故障時，控制器僅發岀報警信號而不會使高壓接觸器動作合閘。這時Ⅱ型柜只相當一臺PT柜，顯而易見Ⅱ型柜可靈活用于所有6~12kV電網中，而不會出現上述兩臺消弧柜相互形成 閉鎖現象。

仍以單母線分段的雙電源6~12kV電網為例，兩段母線并列運行（母聯柜開關閉合），則選用兩臺Ⅱ型柜，一臺切換開關合上，一臺切換開關打開，當發生單相接地故障時，系統中只存在一個接地點；如果 母聯開關打開，則兩臺柜均作為消弧柜使用（兩臺柜的切換開關均合上），這時兩段母線分別代表兩個獨 立的系統，不會出現兩臺消弧柜相互形成閉鎖情況。
