_{一、概述}

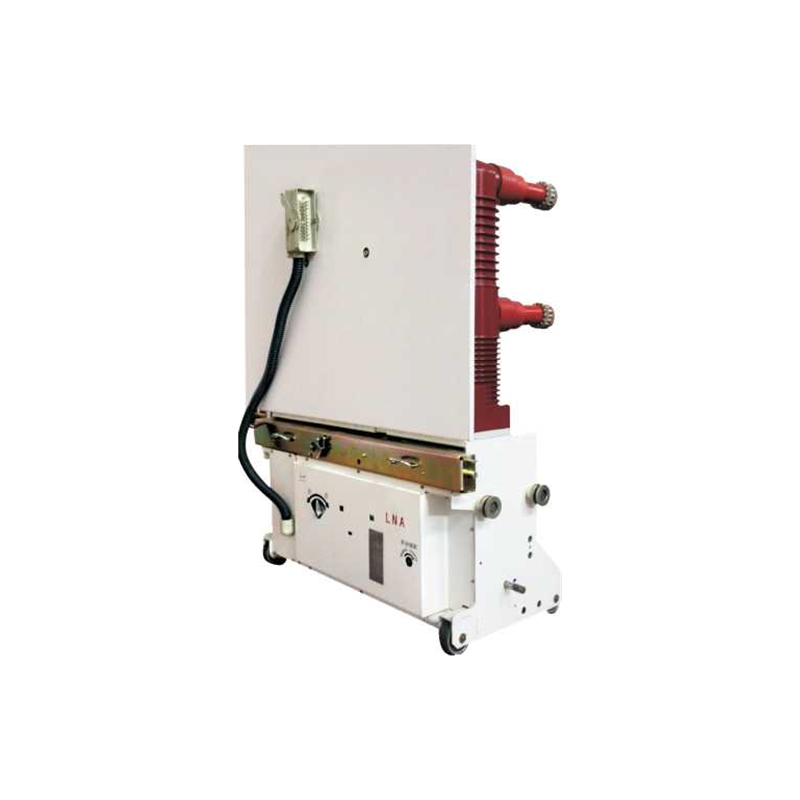

LNA-40.5戶內高壓交流六氟化硫（SF₆）斷路器（以下簡稱LNA-40.5斷路器）是我公司研發的具有自主知識產權的新一代SF₆開關產品。LNA-40.5斷路器適用于三相交流系統，額定頻率 50Hz,額定電壓為40.5kV。LNA-40.5斷路器利用SF₆氣體作為滅弧和絕緣介質，SF₆氣體具有平滑的開斷特性，在其開斷電流時不會出現截流現象，不會產生操作過電壓。

二、應用場合

LNA-40.5斷路器可供配電線路、變電所、配電站、電動機、變壓器和電容器組的控制和保護之 用，特別適用于電容器組的控制和保護，在開斷電容器組時不產生過電壓，因而能避免電容器組的損壞。

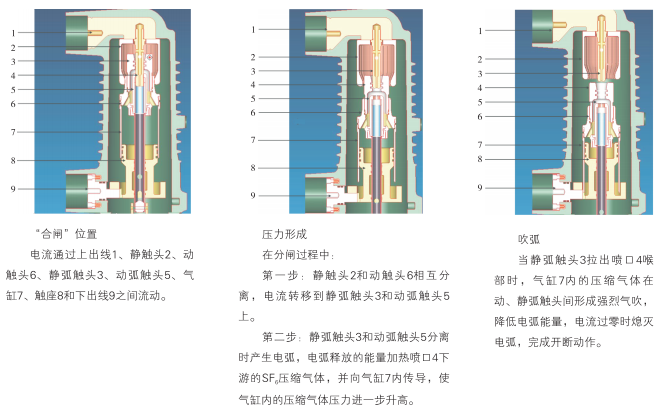

三、滅弧原理

LNA-40.5斷路器的滅孤原理是將自能式滅弧原理與壓氣式滅弧原理有機的結合在一起。在分閘過程中，氣缸對動觸座做相對運動，壓縮氣缸內氣體，同時電弧燃燒產生的高壓（熱能）傳到氣缸， 使氣缸內氣體膨脹。二者結合，使氣缸內壓力大大增加。當弧觸頭拉出噴口喉部，形成強烈氣吹熄滅 電弧。此滅弧原理既可減少斷路器操作功，提高機械壽命，又避免了自能式滅弧室的開斷盲區。

四、使用環境條件

a） 環境溫度

最咼溫度：+40°C ；

最低溫度：-15勾。

b） 環境濕度

日平均相對濕度：W95%；

月平均相對濕度：W90%；

日平均飽和蒸氣壓：w2.2kPa；

月平均飽和蒸氣壓：＜1.8kPa。

c） 海拔高度：不超過1000mo

d ）地震烈度不超過8度。

e）使用場所無易燃、爆炸危險、化學腐蝕及劇烈振動。

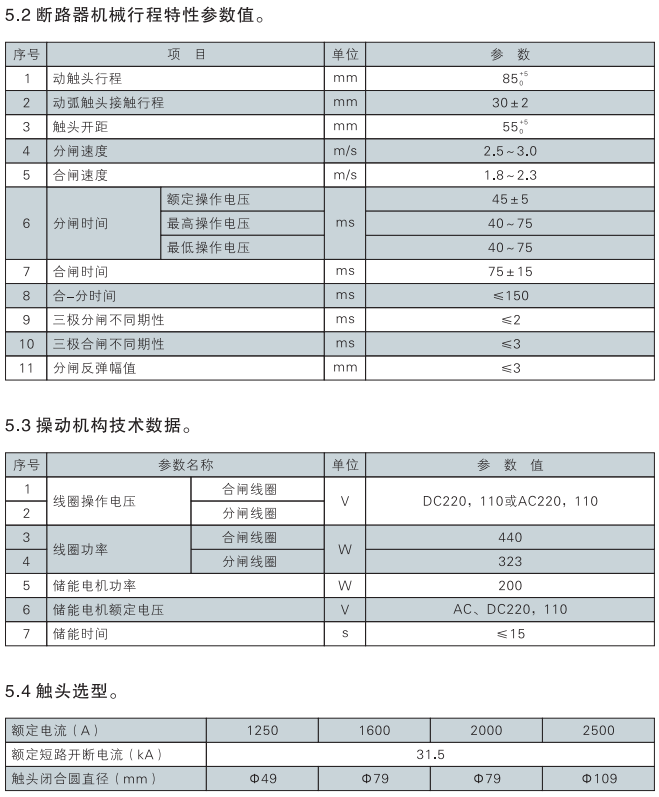

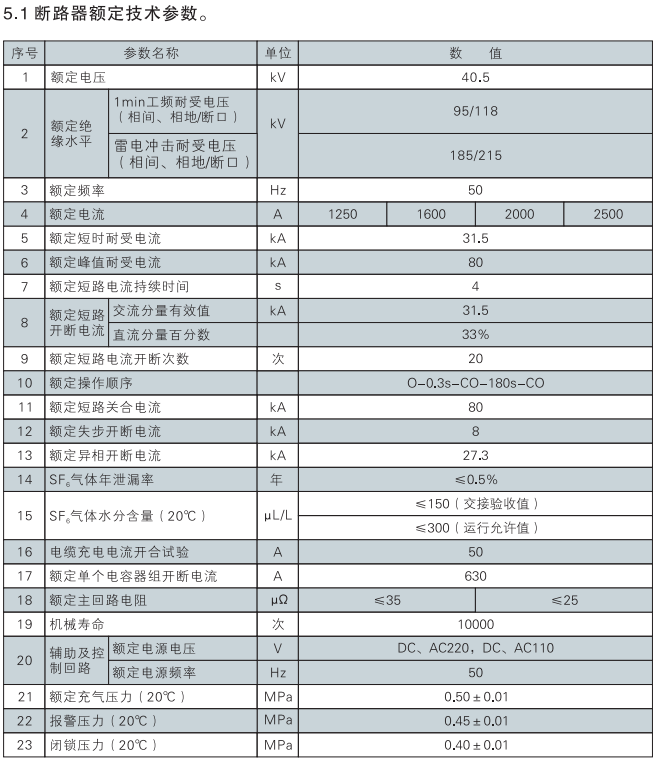

五、技術參數

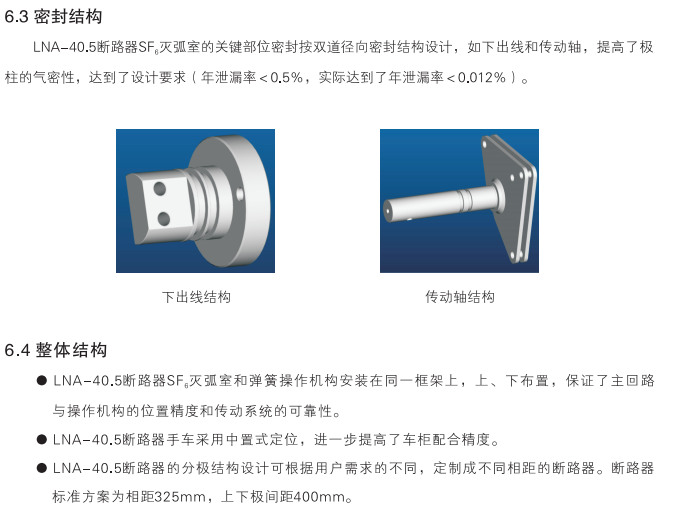

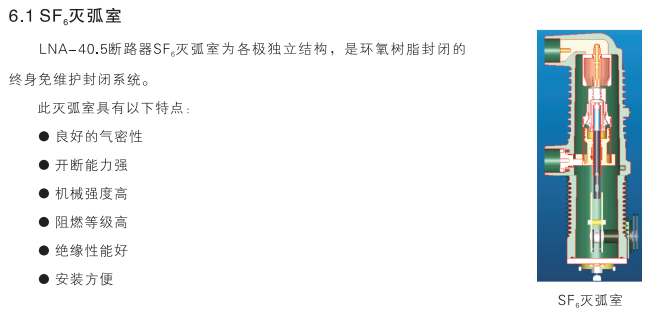

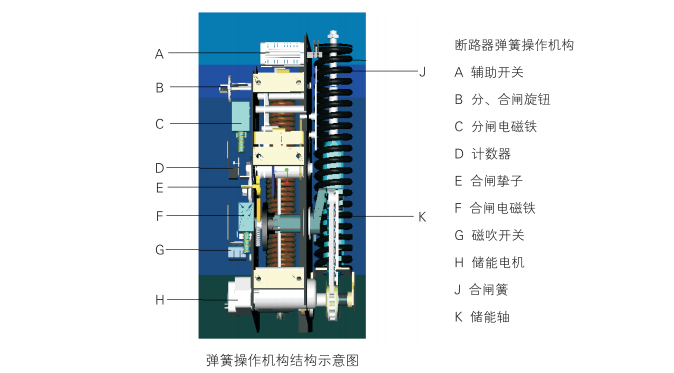

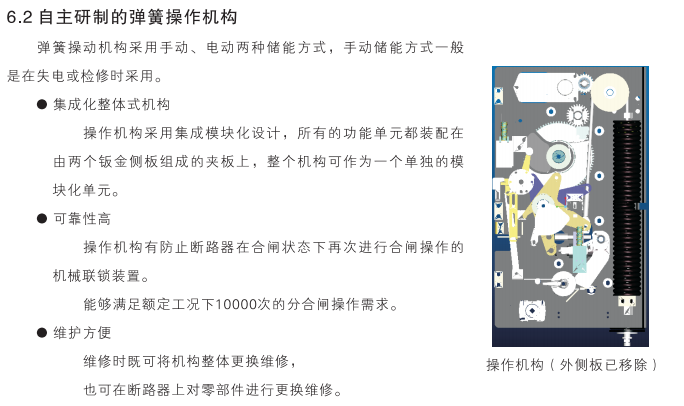

六、產品特點

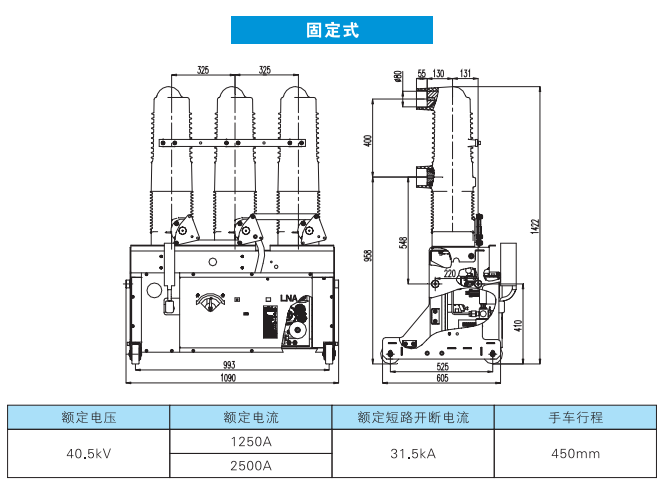

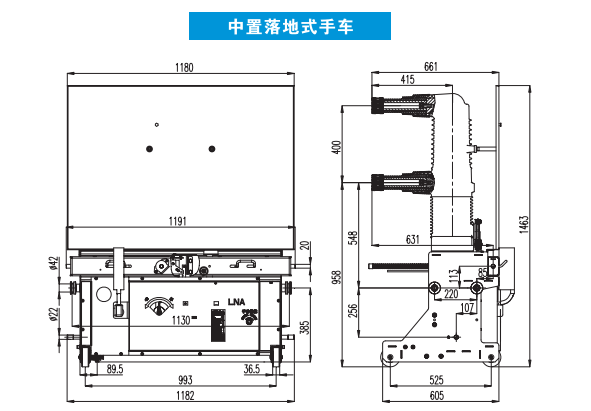

七、外形、安裝尺寸
