一、概述

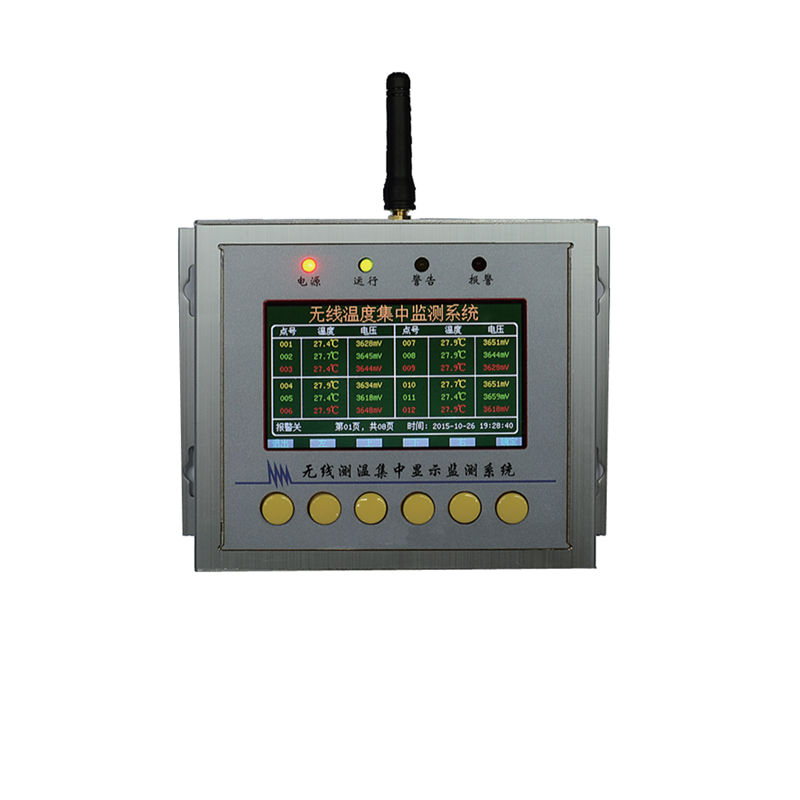

CKJ-06 無線測溫裝置用于對開關柜斷路器梅花頭、母排接點等電氣接點的溫升進行實時監測。能有效防止空氣絕緣高壓開關柜斷路器觸頭或母排接點因接觸不良導致發熱而引發事故。使用ZIGBEE 短距離無線通信技術 , 保證其在不降低開關柜絕緣水平的前提下實現電氣接點溫度的在線監測及超溫報警等功能。

二、功能特點

1. 采用先進的數字化及無線傳輸技術，與帶電體徹底的空間隔離，不改變被測設備的絕緣性能，使用安全可靠。

2. 測溫范圍更寬，可達 - 25℃～ 200℃；

3. 溫度傳感器采用低功耗設計，休眠功耗低至 1.5uA，延長了溫度傳感器電池設計使用壽命。

4. 溫度傳感器可在 2.1V - 3.6V 寬電壓范圍內正常工作。

5. 采用國際先進的無線傳輸技術。解決了無線信號的互相干擾問題和數據傳輸糾錯問題。對一次設備無干擾和影響。

6. 溫度傳感器殼體使用耐高溫、阻燃材料。

7. RS485 通訊波特率：默認值 9600bps。

三、技術參數

1. 裝置工作電壓：額定 AC220V , 可適用于 AC  DC85 V ～ 265 V ；

2. 接點溫度測量點數：支持 240 個點；

3. 傳感器與主控裝置間傳輸距離： < 200 M；

4. 溫度傳感器測量范圍： - 25℃～ 200℃；

5. 溫度測量精度：2℃（在 - 25℃～ 200℃范圍內）；

6. 無線收發頻率：433 MHz；

7. 無線發射功率：10dBm；

8. 無線接收靈敏度：- 121dBm @ 1200 bps；

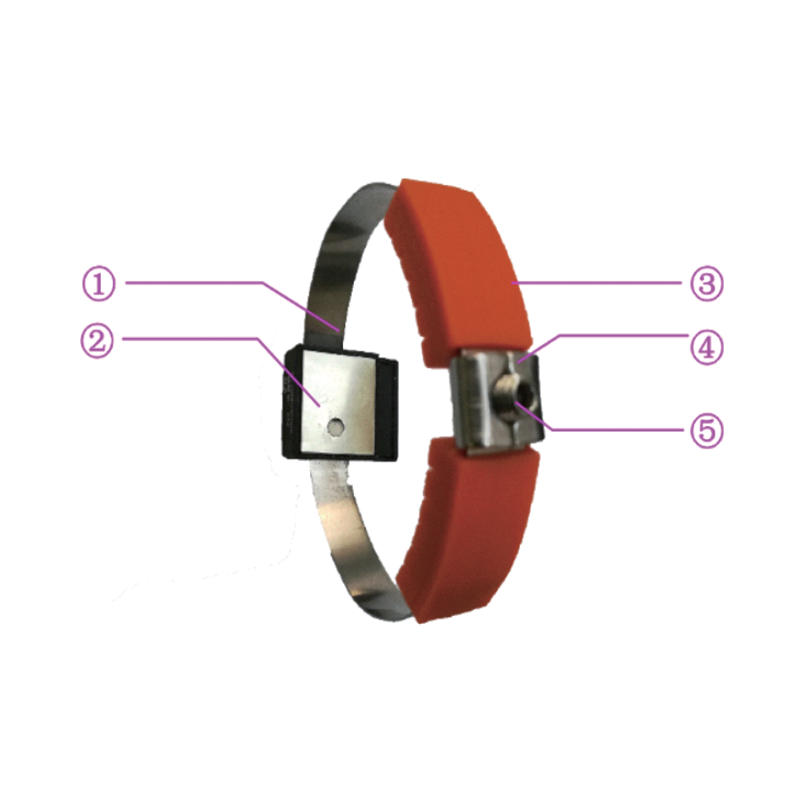

9. 無線測溫傳感器：A 型鋰電池供電、B 型感應取電、C 型迷你感應取電三種可選；

10. 介質強度：裝置能承受 2 KV/50Hz /1Min 工頻耐壓試驗；

11. 絕緣電阻：≥ 100 MΩ。

12. 電快速瞬變脈沖群干擾：主控制器電源能承受 GB/T17626.4 標準規定的四級電快速瞬變脈沖群抗擾度試驗；

13. 雷電波干擾：主控制器電源能承受 GB / T17626.5 標準規定的四級浪涌（沖擊）抗擾度試驗；

14. 靜電放電干擾：主控制器能承受 GB /T17626 . 2 標準規定的四級靜電放電抗擾度試驗。

15. 裝置工作溫度：- 10 ～ + 70℃；

16. 裝置貯存溫度：- 40 ～ + 85℃；

17. 溫度傳感器短時耐受溫度：200℃。

18. 工作相對濕度：< 90%RH

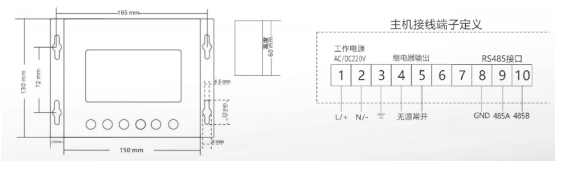

四、尺寸圖與安裝方式
