隨著我國電力事業的迅速發展和大規模技術改造的投入，対直流開關 電源設備和系統的要求越來越高，過去的相控電源和磁飽和式電源存 在穩壓、穩流精度差、紋波系數大及對輸入電網諧波污染嚴重等缺 點，已不能滿足我國電力工程和各行各業發展的需要。我公司生產的 GZDW系列智能高頻開關源系統具有穩壓穩流精度高、響應速度快、 噪聲小、效率高等優點，并且可以很方便的實現“四遙”功能和 N+1冗余備份，使得開關電源系統運行更加安全可靠。GZDW系列微 機型高頻開關電源直流系統是采用新型成套直流柜的技術標準、設計 要求生產，在傳統直流電源系統基礎上進行改良的新一代直流電源系 統，適用于新型大中型變電站、火力電廠、水電站、有人和無人值班 變電站（所），作為控制、信號、保護、遠動通訊及直流照明等所需 的直流電源，應用于電力、石油、化工、冶金、機械、造紙、煤炭、 建材、紡織、釀酒等領域。

一、系統功能及特點：

1.整流模塊釆用軟開關技術，效率髙，具有良好的電氣性能及電磁兼容性。

2.采用全自動均流N+1冗余模塊化設計。選配靈活，擴容方便。

3.自動切換的雙交流輸入、斷電，再恢復供電，系統自動恢復運行。

4.優異的抗短程特性：輸出短路時可實時保護，輸出電壓幾乎為零， 并可長時間保持，一旦短路解除，自動恢復正常工作。

5.完善的蓄電池管理功能：蓄電池均、浮充運行自動轉換，監控單元 自行管理，亦可通過遠程集中監控計算機管理。

6.智能監控單元選用先進的單片機為核心，對系統各項參數在線檢測 及報警。

7.全中文人機界面（可選英文界面）,操作靈活方便。

8.標準串行通訊口，易于與上位微機連網，實現“遙測、遙控、遙 信、遙祝調”。

9.系統配有C級防雷器，有效吸收、阻目電網浪涌和高次諧波影響。

10.針対不同工況防護設計，確保系統可靠運行。

二、使用環境

海拔不超過2000m。

設備運行期間周圍空氣溫度不高于40℃，不低于-10℃

日平均相對濕度不大于95%,月平均相應濕度不大于90%。

安裝使用地點無強烈振動和沖擊，無強電磁干擾，外磁場感應強度不得超過0.5MT。 安裝垂直傾斜度不超過5%。

使用地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬的有害氣體及導電介質。

交流輸入采用三相五線制，電壓不對稱度不超過5%。交流輸入電壓應為正弦波，非正弦含量不超過10%。

本設備僅限在室內安裝，并注意設備運行的環境濕度。

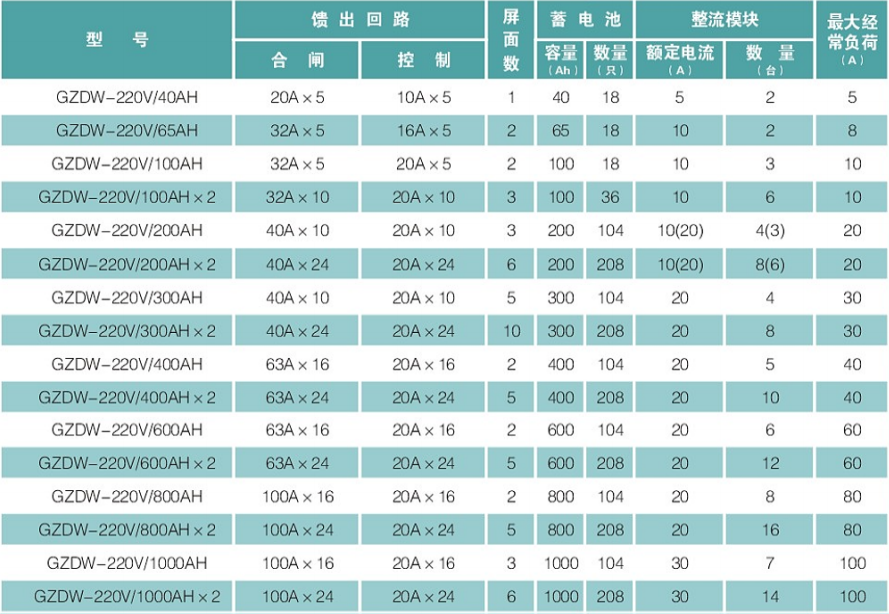

三、主要參數

交流輸入電壓：380V±15%

電網頻率：50Hz±10%

輸出電流等級：10A~320A

適用電池容量：10AH-2000AH

額定輸出電壓：220V/110V

輸出電壓范圍：198V-286V/99V143V連續可調

輸 出限流：額定電流x （ 10%~105%）

運態響應：在20%負載躍變到80%負載時恢復時間<200 uS,超調≦5%

效 率：≧95%（單模塊）

絕緣電阻：≧20MΩ

絕緣強度：輸出對地、輸入對地、輸入 對輸出施加2.5KVAC, 1min 無飛弧無閃絡。

相對濕度：≦90%

海拔高度：≦2000m

地震烈度：≦7度

環境濕度：-10℃-40℃

可聞噪音：自冷≦40dB，風冷≦55dB（距柜體1米處）

防護等級：≧IP30

屏體外形尺寸：800x600x2260 （mm）

四、功能

1.基本功能

電池智能管理

系統參數設置

直流參數檢測

交流參數檢測

系統故障聲光告警，30條 當前故障、200條歷史故 障（斷電不丟失）、48條 運行記錄（斷電不丟失）

實時檢測母線絕緣電阻

控母自動穩壓

2.護展功能

電池巡檢

支路絕緣檢測

饋出支路開關量檢測

直流逆變交流輸岀

DC/DC模塊低電壓轉換輸出

交流配電輸出
