一、概述

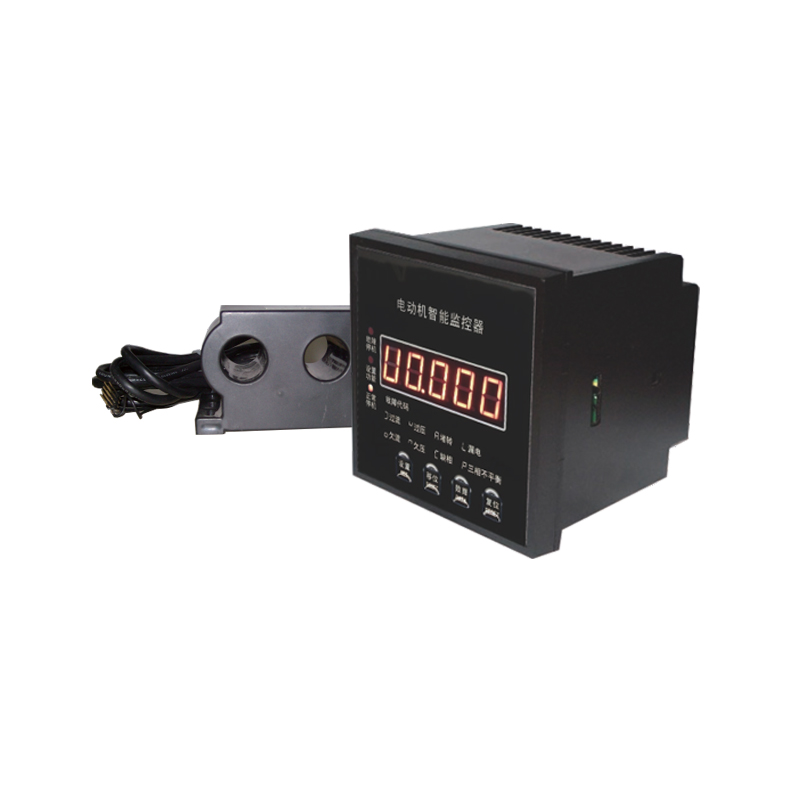

 CKM70系列電動機智能監控器是一款智能化、數字化、網絡化的控制器。該產品基于微處理器技術，將先進的網絡通訊技術和分布式智能技術溶入MCC控制中心，集全面的電機智能保護、運行狀態監控、故障記錄及網絡通訊為一體；可以查看測量數據、報警信息、故障信息等，并可根據用戶需要方便的進行保護參數設定。能滿足諸多啟動方式，在低壓控制終端MCC柜和1/4單元及以上各種抽屜柜中可直接安裝使用。

二、功能

1、監控器具有缺相、過流、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡、啟動延時（避開啟動大電流、它和過流動作時間分開）、來電自啟動、自動復位及多種啟動方式等諸多功能。

2、電流互感器與主體顯示器可分離安裝，為不同的安裝場合，提供方便。

3、監控器對各種故障運行狀態采用LED顯示。

4、應用微機和數字處理技術，測量精度高、線性好、故障分辨準確可靠，抗干擾能力強。

5、采用EEPROM存儲記憶技術，實現參數設定，斷電后設定參數仍保存下來，勿須再設定。

6、配有設置鍵、移位鍵、數據鍵、復位鍵、可對各種參數進行設定及修改。

7、一機多用，可取代電壓表、電流表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等。

8、具有4-20mA模擬信號輸出接口及RS-485遠程通訊接口，支持MODBUS-RTU協議。方便的和PC機組成網絡保護監控系統，通過PC機對監控器保護參數進行修改、查詢運行狀態。

9、可實現電機保護控制、報警控制及啟動轉換等。

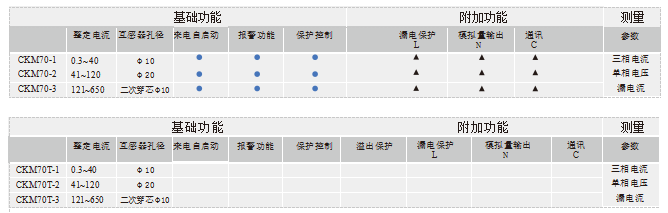

三、選型

  ● 表示固有功能  ▲表示附加功能，附加功能可多重選擇； “空白”表示無此功能

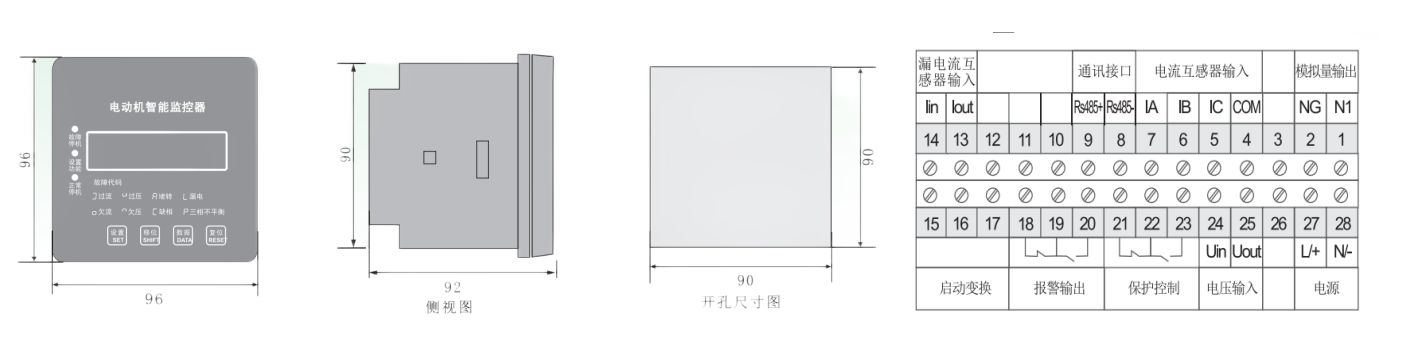

三、面板及開孔
