一、概述

CKD 803 系列三相液晶表應用于配電系統的連續監視與控制。可分別測量電力參數及電能質量分析，可進行遠端控制、越限報警、最大值和最小值統計。兩路繼電器輸出可用于越限報警輸出。報警的門限值可程控設置，  可設為報警的參數有電流、電壓、功率、功率因數、頻率等，有三路開關量輸入用于監視開關的狀態。CKD 803 系列儀表將精確測量、智能化多功能和簡單人機界面結合在一起。可用于智能配電系統或企業過程自動化系統的數據采集與控制。所有的數據都可通過 RS485 通訊口用 MODBUS 通訊協議進行遠距離傳送。

二、功能

1、測量參數多

它集合了數顯表、數字式電度表、電量變送器、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：一條三相四線制回路或其它任何線制的全部相電壓/線電壓（U）、電流（I）、功率（P、Q）、電能（WH、QH）、功率因素（PF）、頻率（F）等電量。輔助選配功能包括變送輸出，開關量輸入，電能脈沖輸出，通訊功能等。

2、自動穩壓

具有自動校準零點，克服了零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。

3、極寬的動態輸入范圍

采用量程自動切換技術，提供10-400V的電壓輸入量程，0-1A/5A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。

4、可編程狀態設定

允許用戶對其工作狀態測量系統選擇PT、CT變比值；變送輸出、繼電器輸出等進行設定或控制。

5.掉電記憶

在電源掉電時，能夠記憶所有的當前工作狀態或設定值、電能累加數值、PT、CT變比等。

6.多種接線方式

適用于多種接線方式：三相四線、三相三線等。

7.數字化整定

所有參數均采用數字化校準，摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性，每個測量參數都可以調整，且不會對其它參數造成影響。

8.抗電磁干擾能力強

完善的電磁兼容性設計，具體極強的抗干擾能力，適合在強電磁干擾的復雜環境中使用。

9.標信規約、輕松組網

為了滿足未來測量儀表的環境，備有RS-485串行口（或RS-232），允許連接開放式結構的局域網絡。應用ModBus通訊規約，在PC或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業和建筑物設備的簡單、實用的電量管理方案。

三、特點

1、多功能、高精度                     2、超小型設計、安裝簡單

3、接線靈活多變                        4、顯示直觀、操作簡便

5、安全性好、可靠性高

四、應用

1、配電饋出、變壓器、發電機、電容器和電機的測量

2、中低壓系統

3、商業、工業和電力系統

4、電能質量分析

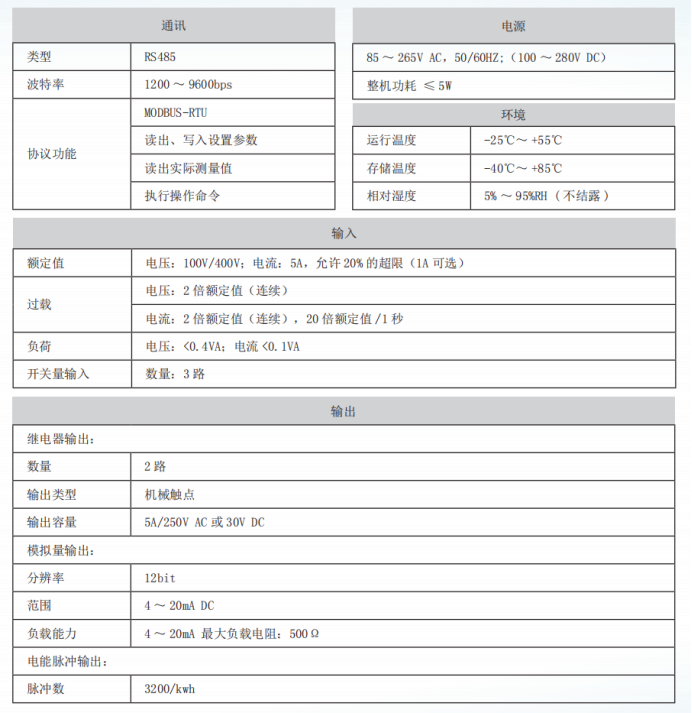

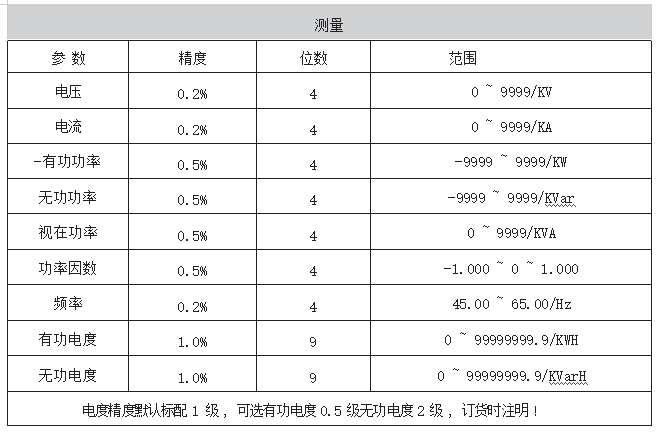

五、技術參數

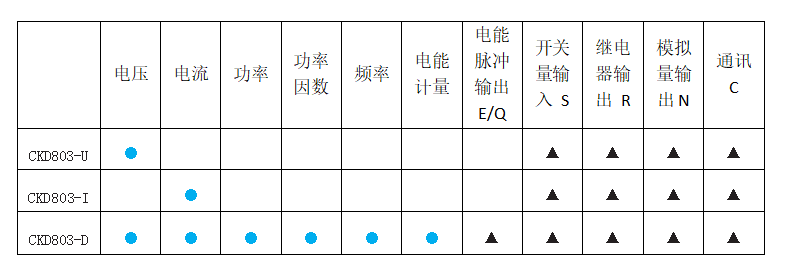

六、選型
