一、概述

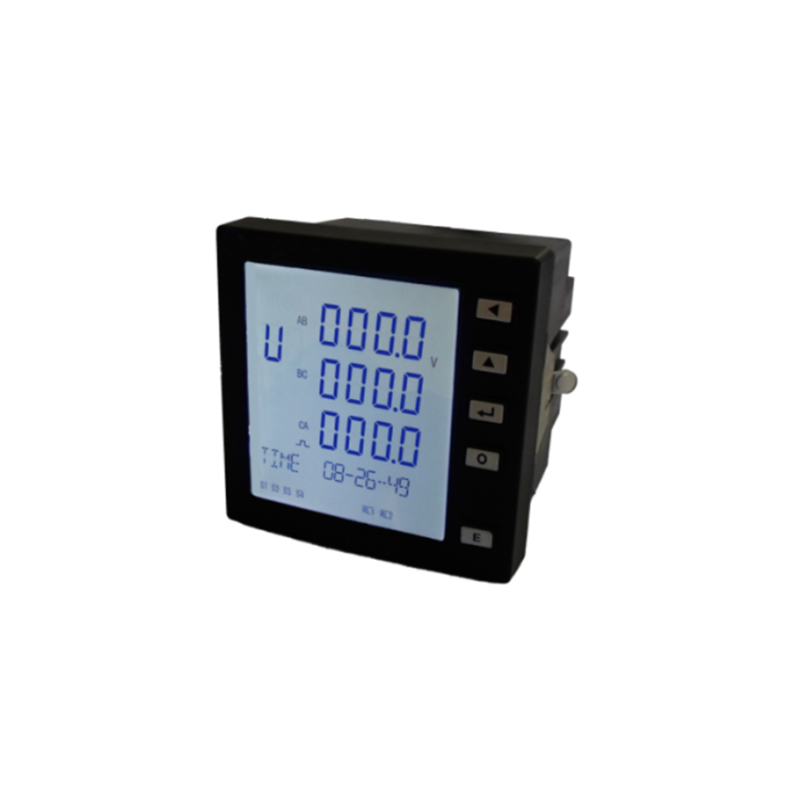

CKD804系列智能測控單元是專門針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的一種簡單可靠的測控裝置，是集通訊、測量、控制、諧波分析、越限報警等功能一體的多功能智能儀表。目前廣泛應用于配電系統、能源管理系統及環境監控系統等自動化領域。是一種真正的基于真實有效值的測量?jī)x表，能對高度非線性負荷作精確的測量。復雜的采樣技術使其能夠精確測量到高達31次諧波的真實有效值。用戶可以在儀表屏或者利用軟件從遠程檢測到幾十個測量值以及最值。并提供多種擴展模塊以及高級軟件功能，以滿足不同現場的需求。靈活的輸入/輸出配置，方便用戶設計。采用可拔插的端子連接方式，便于現場接線和維護。

二、 特點

1.實時測量功能：實時測量電網的電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、電度等參數。

2.諧波分析功能：實時測量電壓、電流的1～31次諧波百分比含量。

3.事件記錄功能：內置時鐘芯片，可記錄50條SOE（Sequence Of Event）事件。

4.RS485通訊功能（可以選兩路）：采用MODBUS通訊協議。

5.越限報警功能：通過對電參數門限值的編程完成過壓、欠壓、過流、超頻、低頻等狀況時的報警及繼電器的保護動作。

6.復費率統計功能：可分八個時段設置費率，完成尖、峰、平、谷的電度統計。

7.現場參數設置功能：通過按鍵可在當?shù)赝瓿上到y(tǒng)的參數設置。

8.需量統計功能：可統計電流，有功、無功、視在功率的當前值及最大值。

9.可擴展功能：根據用戶需要可擴展開關量輸入、繼電器輸出、模擬量輸出，脈沖輸出，脈沖輸出等輔助功能模塊。

三、應用

1、配電饋出、變壓器、發電機、電容器和電機的測量

2、中低壓系統

3、商業、工業和電力系統

4、電能質量分析

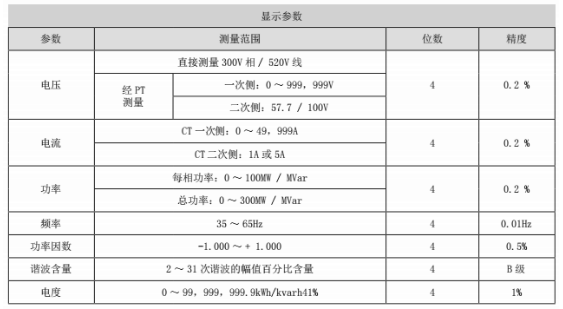

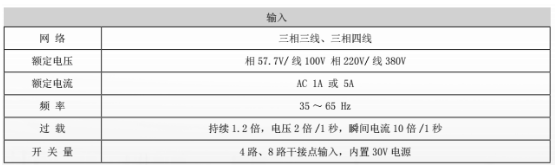

四、技術參數

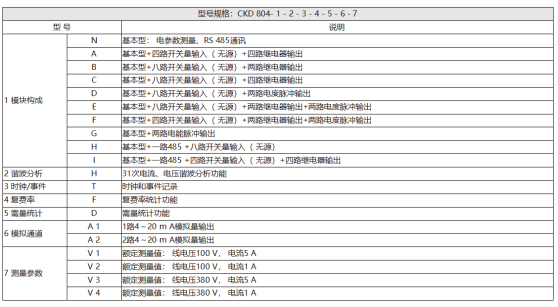

五、選型
