一、概述

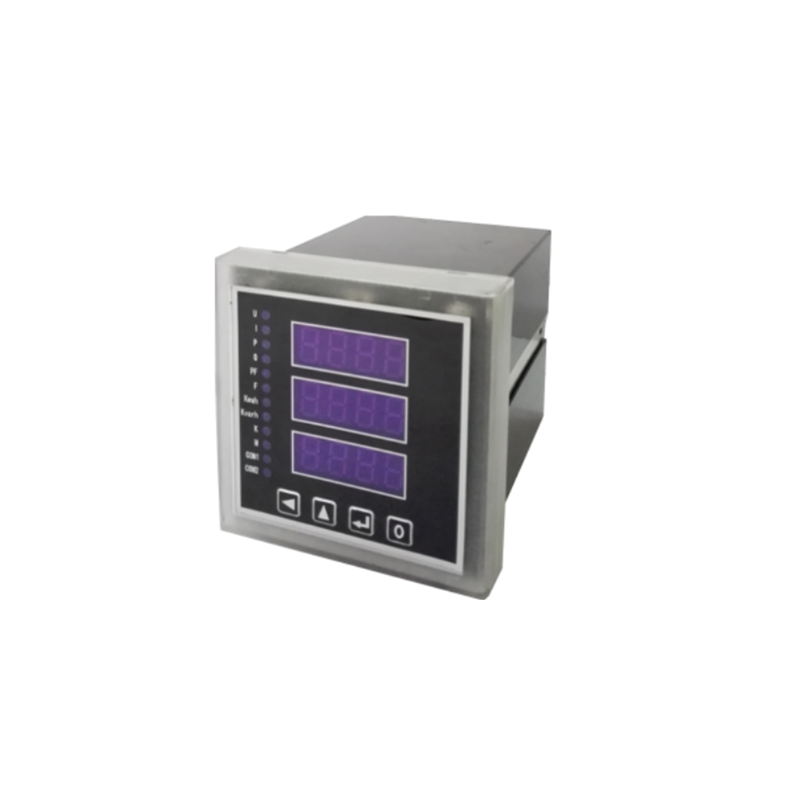

CKZ 系列三相智能電測表是一種可設置 CT 和 PT 變比， 具有模擬量變送輸出、繼電器輸出等功能，配備 RS485 通訊接口的智能系列儀表。可用于測量三相回路中的電壓、電流、有功功率、無功功率等電參數值。該系列產品以安裝簡便，操作簡潔、準確度高特點，主要替代了目前用于 400 V 低壓柜中的指針式儀表、電量變送器等測量、顯示、變送裝置。

二、功能

1.測量參數多：它集合了數顯表、數字式電度表、電量變送器、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。輔助功能包括變送輸出，開關量輸出，電能脈沖輸出，通訊功能等。

2.自動穩壓：具有自動校準零點，克服了零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。

3.極寬的動態輸入范圍：采用量程自動切換技術，提供5-120V/500V的電壓輸入量程，0-1A/6A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。

4.可編程狀態設定：允許用戶對其工作狀態測量系統選擇；PT、CT變比值；變送輸出、開關量輸出等進行設定。

5.掉電記憶：在電源掉電時，能夠記憶所有的當前工作狀態或設定值、電能累加數值、PT、CT變比等。

6.多種接線方式：適用于多種接線方式：三相四線、三相三線等。

7.數字化整定：所有參數均采用數字化校準，摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性，每個測量參數都可以調整，且不會對其它參數造成影響。

8.抗電磁干擾能力強：完善的電磁兼容性設計，具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用。

9.標信規約、輕松組網：為了滿足未來測量儀表的環境，備有RS-485串行口（或RS-232），允許連接開放式結構的局域網絡。應用Modbus通訊規約，在PC或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業和建筑物的設備的簡單、實用的電量管理方案。

三、特點

1、多功能，高精度                             2、超小型設計、安裝方便

3、接線靈活便捷                                4、顯示直觀，易學易用

5、安全性好，可靠性高

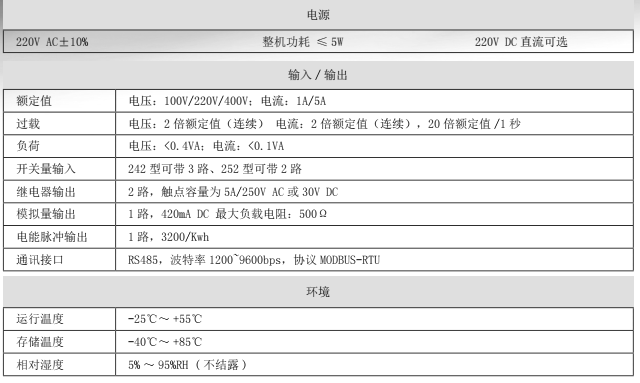

四、技術參數

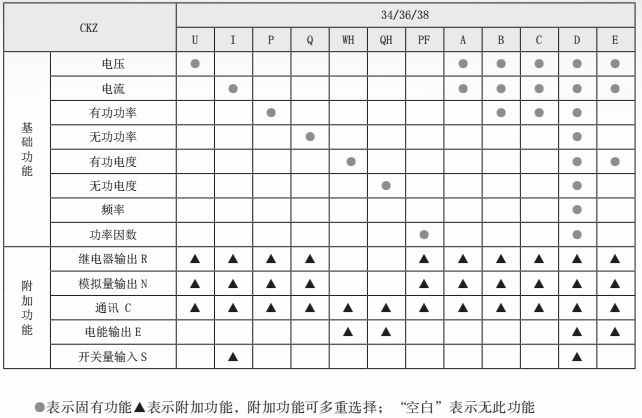

五、選型
