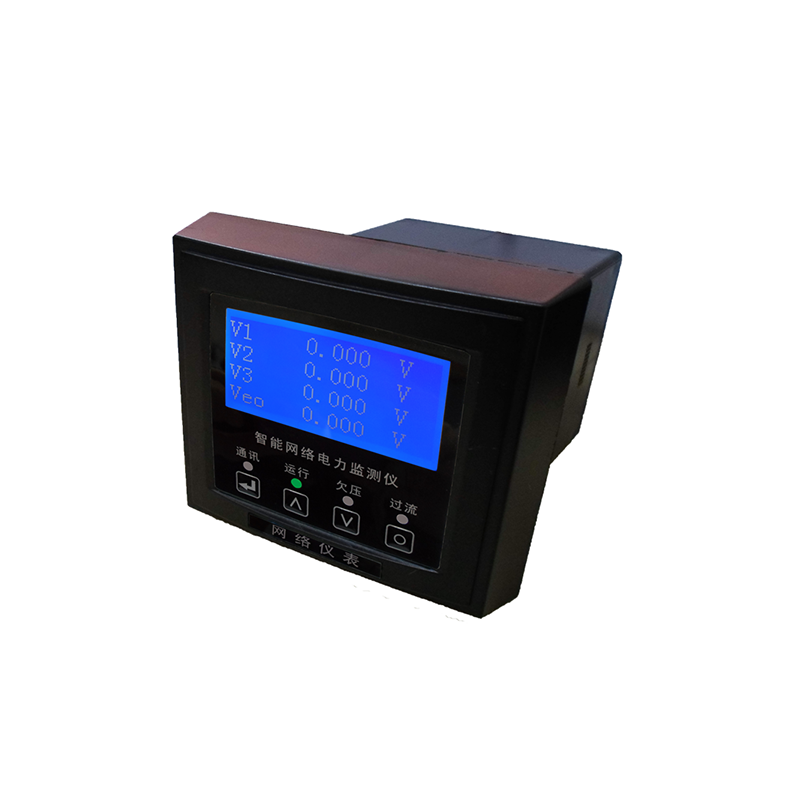

一、概述

CKD342是一種具有可編程功能、自動化測量、LCD顯示、電能累加、數字通訊等功能為一體的智能三相綜合電力參數監測儀表。它將三相交流電量按線性關系轉換為規格化的數字量。它集數字化、智能化、網絡化于一身，使測量過程及數據分析處理實現自動化，減少人為失誤，能夠全面替代電量變送器、電度表、數顯儀表、數據采集器等儀器，是組成電氣自動化系統的理想產品。其結構緊湊、電路先進、測量功能強大，是對傳統儀表的革命性設計。其結構緊湊、電路先進、測量功能強大，是對傳統儀表的革命性設計?？蓮V泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調度系統。

二、特點

1.測量功能多

智能電力監測儀功能強大，它集合了電量變送器、數字式電度表、數顯表、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：一條三相四線制回路或其它任何線制的全部相電壓/線電壓(V)、電流(I)、功率(P、Q、S)、電能(Wh、Qh)、功率因數(PF)，頻率(F)及零序電流(I0)的功能。

2.中文顯示

 智能電力監測儀采用LCD大屏幕液晶顯示，非常適合中國國情。顯示器采用人的眼睛感覺比較自然、舒適的黃綠色背光。同時可顯示多達4個參數，并能通過手動或自動設定，按順序讀出超過30個參數。

3.標準規約、輕松組網

 智能電力監測儀為了滿足未來測量?jī)x表的環境，備有RS-485串行口(或RS-232)，允許連接開放式結構的局域網絡。應用Modbus 通訊規約，在PC或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業和建筑物的服務的簡單、實用的電量管理方案。

4.自動穩零

 具有自動校準零點，克服零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。

5.極寬的動態輸入范圍

 智能電力監測儀采用量程自動切換技術，提供5～120V/600V的電壓輸入量程，0～1A/5A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。

6.可編程狀態設定

 智能電力監測儀允許用戶對其工作狀態“測量系統選擇”、“CT、PT變比”、“顯示內容”、、“通訊”、“時鐘”、“電能累加復位”等進行更改設定。

7.記憶

 智能電力監測儀在電源掉電時，能夠記憶所有的設定值、電能累加數值、PT變比、CT變比、波特率、本機地址、測量參數。

8.多種接線方式

 適用于多種接線方式：三相四線、三相四線平衡負載、三相三線、三相三線平衡負載、一相二線和一相三線。

9.數字化整定

 所有參數均采用數字化校準，摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性，每個測量參數都可以調整，且不會對其它參數造成影響。

10.故障自動診斷

 具有故障自動診斷功能，并將結果顯示在屏幕上或通過串行口輸出。

11.抗電磁干擾能力強

 完善的電磁兼容性設計，具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用。

12.安裝方便

 智能電力監測儀強大的功能使系統現場安裝、布線的復雜程度和材料的綜合成本降低了。外形采用與世界范圍內被廣泛使用的DIN標準(它符合DIN92×92㎜開孔)，具有良好的互換性。

三、應用

1、電力系統、變電站、電廠監測系統

2、工礦企業、油田、建筑、機場等基礎設施的變配電系統

3、高低壓開關柜，實現完全分布式的模塊化智能網絡配電

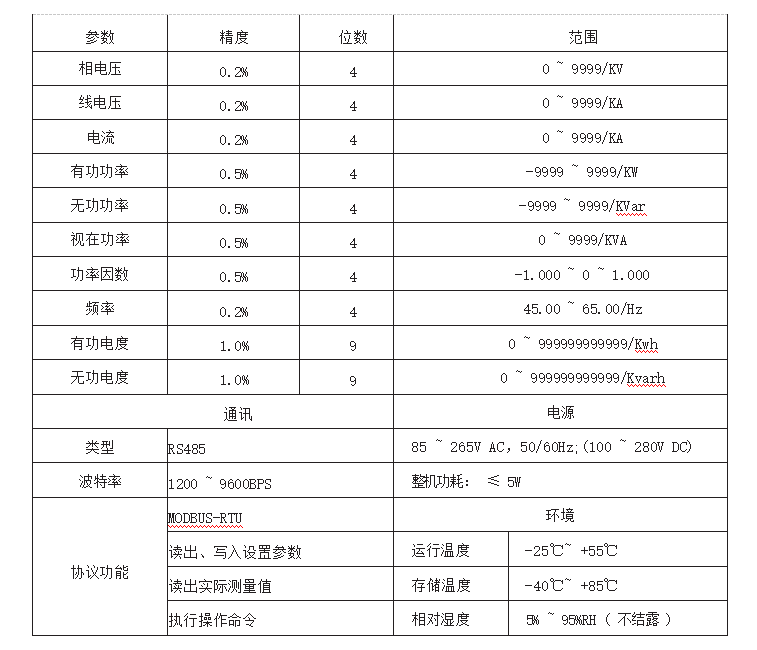

四、技術參數

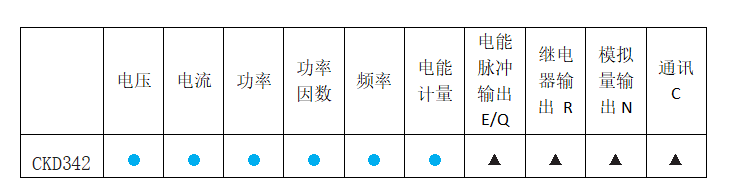

五、選型
