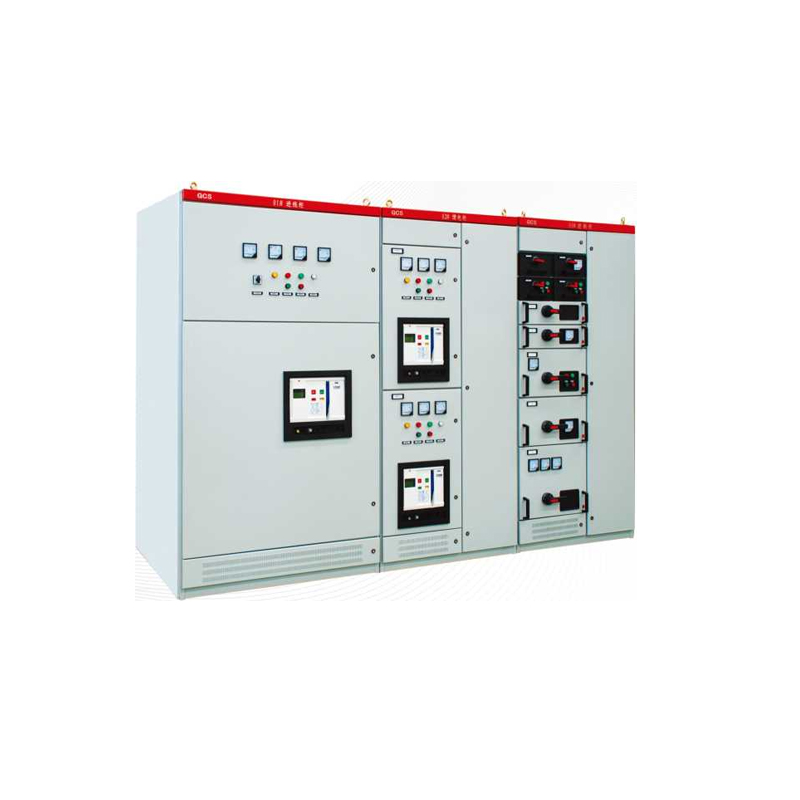

GCS低壓抽出式開關柜（以下簡稱開關柜），適用于三相交流頻率50 （ 60 ） Hz,額定工作電壓至690V,額 定電流至5000A的電力系統；用于發電、輸電、配電、電能轉換和電能消耗設備的控制。廣泛應用于電力系統、 石油化工、工礦企業、公用事業、市政工程、商業建筑等行業。

GCS低壓抽出式開關柜是兩部聯合設計組為促進我國低壓行業的技術進步，加速低壓成套開關設備的更新 換代，設計研制出的符合國情、具有較高技術性能指標、能夠適應市場發展需要的開關柜。我公司在總結多年生 產經驗后，在元器件選用和柜體結構方面進行了改進，柜架結構具有高度靈活性，柜體內可安裝各種規格的標準 元件。由于整個系統采用了模塊式的設計，可滿足各種元件的安裝要求，可適用于不同工作環境，能達到相應的 防護等級。

開關柜與傳統產品相比，具有更多的優越性：

?提高轉接件的熱容量，較大幅度地降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升

?功能單元之間、隔室之間的分隔清晰、可靠，不因一個單元的故障而影響其他單元工作，使故障局限在 最小范圍內

? MCC柜單柜的回路數量最多至22個，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（群） 的需要

?配電回路布置經濟

?全部選用國內外知名品牌元件，方便工程設計人員設計

?可按工作和環境的不同要求，設計出相應防護等級的柜體

?在一個柜體中可自由安裝不同型式的功能單元，如：固定式和抽出式

?有側出線和后出線兩種方案

?設備運行連續性和可靠性高

?大量采用高強度阻燃型工程塑料組件，操作人員人身安全更有保障

?門板、側板、頂蓋、底板和框架采用靜電噴涂處理。內部金屬件采用敷鋁鋅板材料，它具有很強的抗腐 蝕與抗氧化能力，并具有比同等鋼板高的機械強度

?后出線方式開關柜頂蓋為可掀開式，方便主母線在現場的安裝
