一、概述

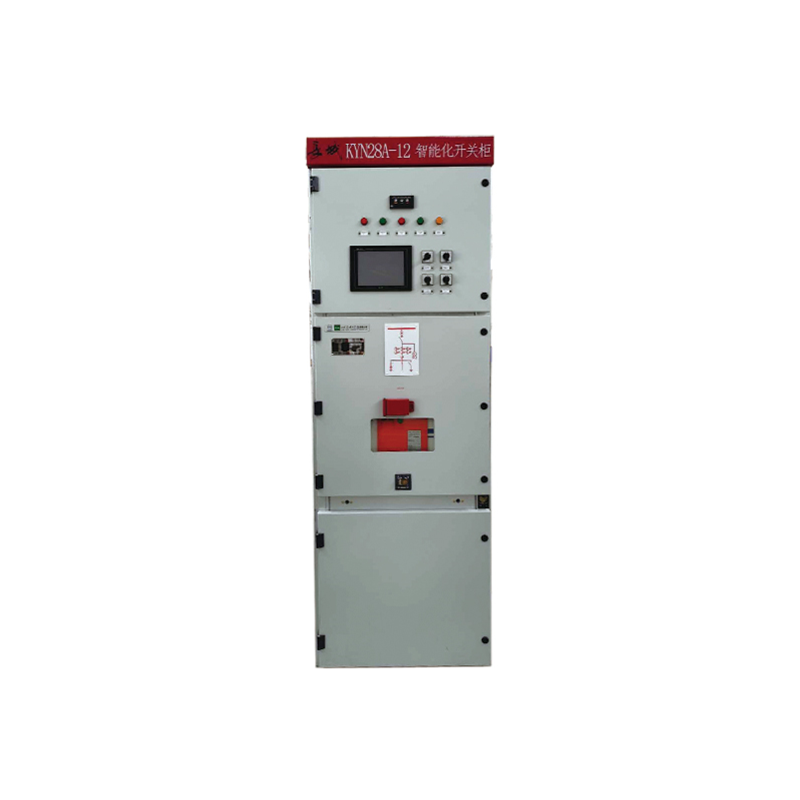

KYN28A-12移開式交流金屬封閉開關設備主要適用于額定電壓12kV、三相交流50Hz電力系統，可供智能化變電站電氣設施的保護和控制之用。智能型開關柜裝配公司自主研發的新一代高可靠性智能化斷路器、手車室及電纜室配裝高清攝像頭、主母線配裝無線實時測溫裝置，方便主控室對開關柜進行實時動態視頻監控、溫度在線監測、手車及接地開關電動操作，極大地提高了智能化變電站的遙控操作功能，智能型開關柜是目前市場最優選的新一代開關柜產品。

二、KYN28A系列開關柜主要特點

1、高精度中置定位保證車柜配合和互換性

2、全面符合國家電網物資采購標準

3、高強度柜體結構保證人員與設備安全

4、完整的二次防護保證設備運行質量

5、開關柜尺寸精度高，外形美觀間隙小

6、可靠的聯鎖確?！盁o防”功能的實現

7、配置靈活規格全，方便用戶選擇

三、KYN28A系列開關柜主要優勢

1、柜體結構采用敷鋁鋅板經數控機床加工，多重折彎組裝而成，生產周期短；

2、完全金屬鎧裝及徹底分隔；

3、所有設備的操作均可在柜門關閉狀態下進行；

4、柜殼密封度高，防護等級IP4X；

5、聯鎖簡單可靠，防誤功能齊全；

6、可配用 EVS1P、EVH1、ZN63A、ZN63U、及VD4等多種斷路器；

7、數控機床加工，流水線生產，開關柜精度高，手車互換性好；

8、柜體可靠墻安裝，柜前維修，減少占地面積

9、KYN28A系列新型智能化中壓開關設備

＞可選配電動執行單元實現手車和接地開關的電動操作；

＞可選配裝智能開關柜集成操控監測裝置實現開關柜的狀 態監測、元件程序化操作控制及故障報警；

＞在就地電動操作模式下極大地降低了操作者的勞動強度；

＞在遠控操作模式下實現了開關設備的無人值守，使操作 者遠離噪音、強電場等高危險環境；

＞用戶在就地/遠控模式下能全面及時的了解開關設備及其 元件的運行情況；

＞具有機械及電氣雙重聯鎖，杜絕人為的誤操作、

四、技術參數

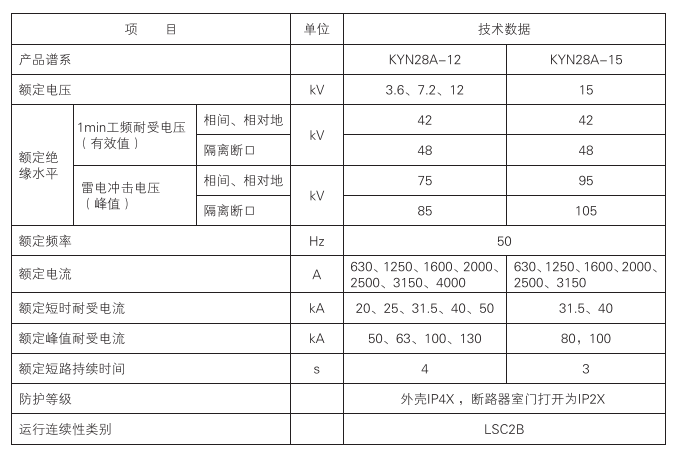

  1、KYN28A-12、KYN28A-15kV開關柜技術參數表

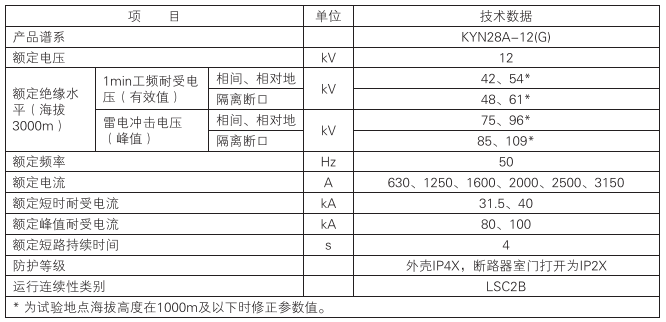

 2、KYN28-12(G)高原型開關柜技術參數

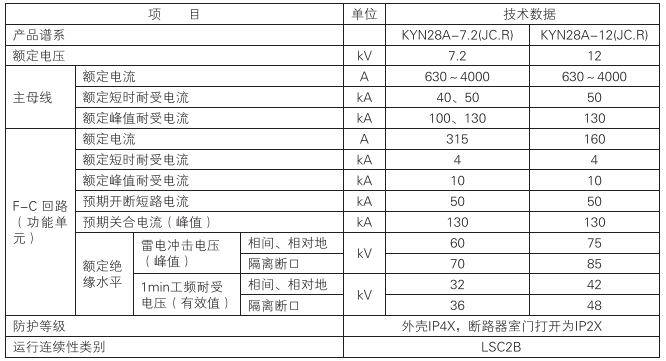

3、KYN28-7.2(JC.R)、KYN28-12（JC.R)開關柜技術參數表

五、外形尺寸和重量

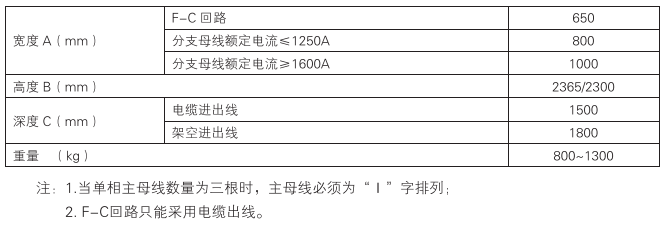

1、12kV(含7.2kV)柜體外形尺寸和重量

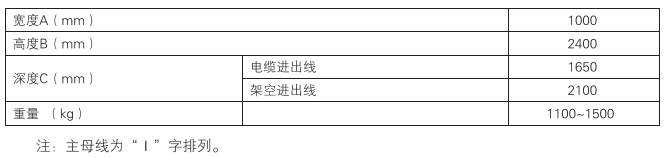

2、12kV高原型柜體、15kV柜體外形尺寸和重量

六、訂貨須知

訂貨時應提供下列技術資料：

1、開關柜使用地點海拔高度。

2、主接線方案編號及單線系統圖，排列圖，平面布置圖。

3、用戶提供二次功能圖，端子排列圖，如無端子排列圖時按制造廠編排。

4、開關柜內的電氣元件的型號、規格、數量。

5、電氣設備匯總表。

6、需要母線橋（兩列柜間母線橋和墻柜間母線橋）時提供跨距和高度尺寸。

7、開關柜使用在特殊環境條件時應在訂貨時提出。

8、需要其它或者超出附件，備件時應提出種類和數量。
