一、概述

DR-100 系列微機保護用途廣泛，可適用于環網柜、固體絕緣柜、充氣柜等體積較小的 35kV 以下柜體，為一次設備提供設備完善的保護功能裝置。

二、特點：

1.結構尺寸小巧，面板嵌入式安裝，殼體安裝深度小于 100mm，可安裝于體積小的柜體如環網柜， 充氣柜，迷你柜等柜體。

2.裝置電源交、直流 220V 通用，電源功耗小于 5W。

3.采用 LCD 中文液晶顯示，友好的菜單選擇操作界面，過程記錄，信息豐富， 操作、調試、觀看方便。

4.根據用戶系統要求量身定做，減少用戶操作工作，使用簡單，不易出錯。

5.裝置分析功能豐富，包括保護動作 事件記錄，故障記錄，開關動作事件記錄。

6.內置有高精密時鐘芯片，該時鐘芯片并具有掉電自動連續走時功能。

7.外型美觀，體積小，接線少，安裝維護簡潔方便。

三、功能

1.基本功能和保護元件庫

（1）特有的保護元件庫保護裝置提供核心的保護功能。

（2）特有的元件級 - 工程級 - 用戶級三級編程模式，可提供多達 32×6 種的保護元件。

（3）元件類型現場可設定，元件參數現場/遠方可設定。

（4）每臺裝置可同時支持任意 13 種保護元件并存。

（5）4 個開關量保護 / 報警并存，開關量輸入、繼電器輸出可編程。

（6）各保護元件功能之間相互獨立，并具有自己的（獨立的）定值組和數據記錄等。

2.控制

（1）一個合閘繼電器

（2）一個分閘繼電器

（3）兩個預報警信號輸出繼電器

3.開關量輸入

經光電耦合元件隔離的 8 路交直流通用 220V 電壓開關量輸入。

4.輸出繼電器

（1）跳、合閘繼電器可由軟件選擇和外部連片、開關投退。

（2）信號繼電器可配置為保持型和脈沖型的繼電器輸出。

5.控制面板

（1）數字綜合保護控制裝置配置液晶顯示。

（2）顯示模擬量波形、測量數據、開關狀態、實時數據、事件記錄、保護定值等系統參數。

（3）高亮度指示燈用于表示運行、斷路器合分位、故障、告警。

（4）面板操作采用 6 個按鍵，用于選取屏幕菜單、切換畫面和數據整定定值。

（5）通過 RS485 或以太網接口連接 PC 機，實現更多參數的編程和查詢。

6.事件和故障記錄

始終顯示最近 64 個事件記錄，如果產生新的故障，則將覆蓋最早的故障，這些記錄能詳細地描述電力系統的故障以及保護裝置的反應。

事件記錄詳情包括：記錄故障跳閘、開關變位、外部操作、時間、事件值和事件類型。

7.通信

支持的物理媒介包括 RS485、以太網等。采用 MODBUS 協議?？赏ㄟ^(guò)多節點網絡連接方式構成地理跨度的網絡系統。在 RS485 總線方式下，穩定連接 32 個節點，最大傳輸距離 1200 米，最大通信速率可達 19200bps。

（1）通訊協議：MODBUS 等

（2）通訊接口：RS485/以太網

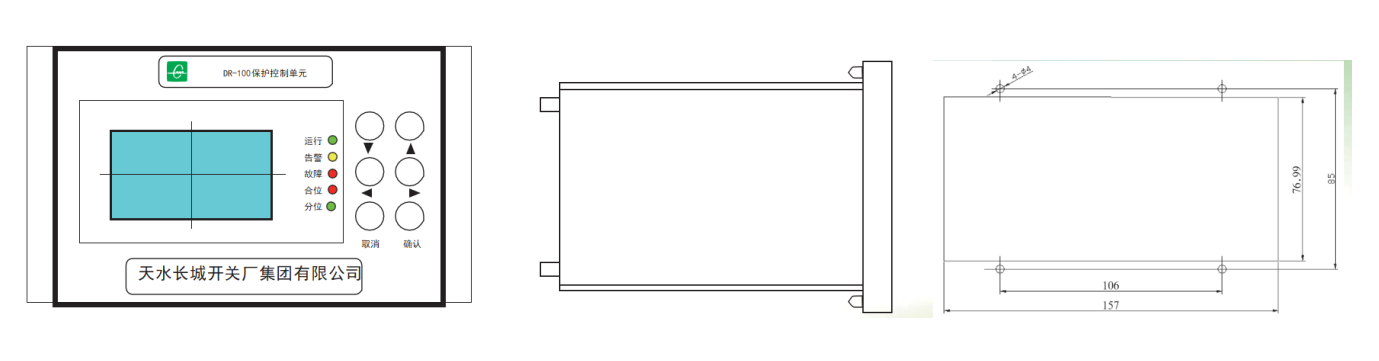

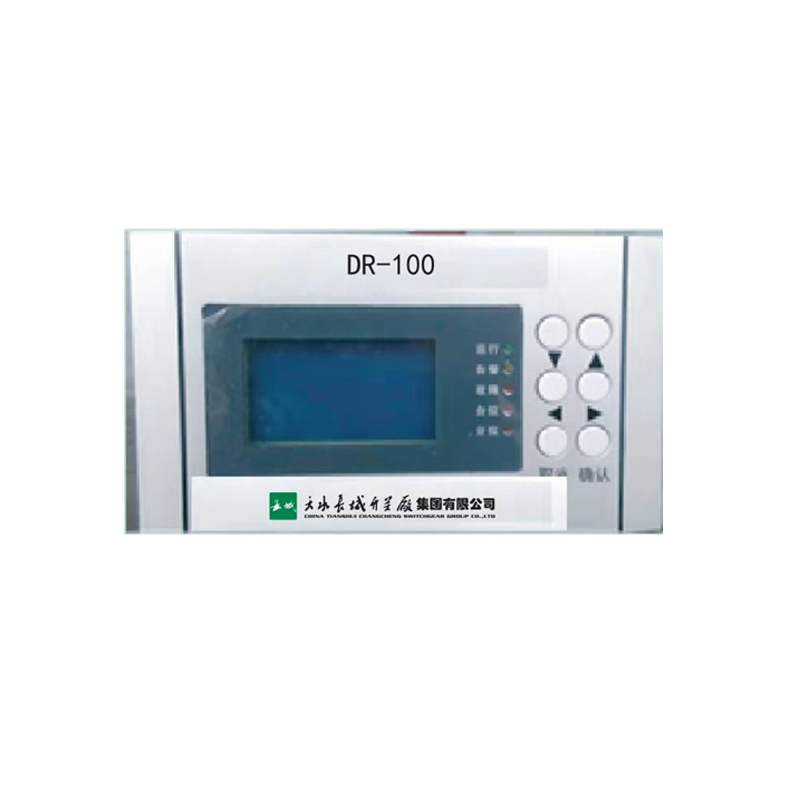

四、面板及開孔
