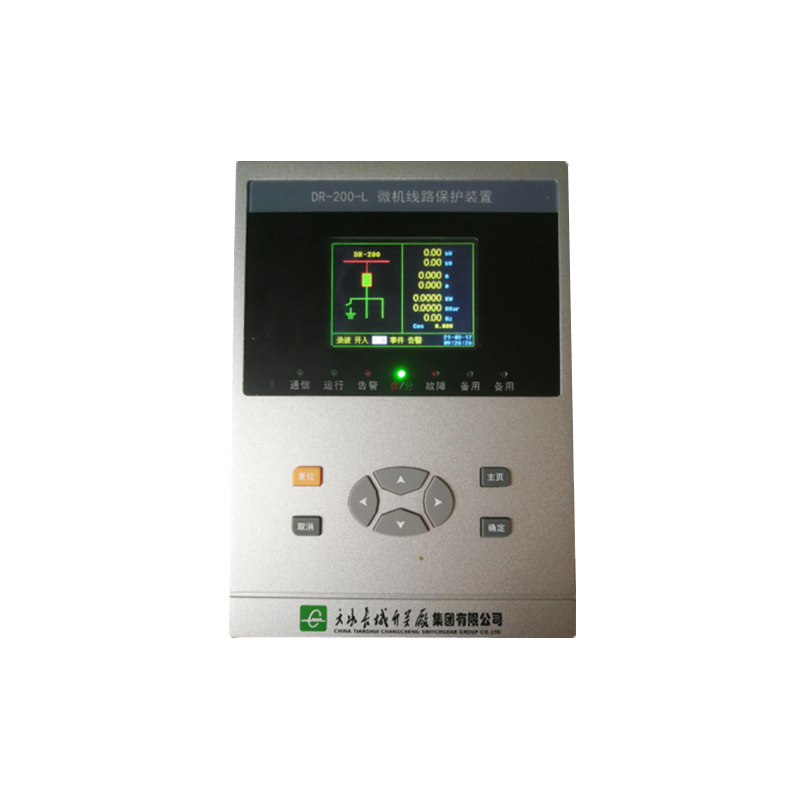

一、概述

DR-200 系列微機交流保護裝置是為了適應企業及變電站的自動化需求，為電力用戶精心打造，集測量、控制、通訊于一體的新型微機保護裝置，適用于 35kV 以下中性點不接地、經消弧線圈接地或經小電阻接地的配電網絡中的變壓器后備、電動機等電氣設備和輸電線路的主保護或后備保護。DR-200系列微機交流保護裝置既可分散安裝于高壓開關柜，也可以集中組屏安裝于控制室。

二、特點：

1.分散式系統

由 DR-200 系列微機交流保護裝置構成的綜合自動化系統是一個分層分布式系統，它按照一個單元（一個間隔），一套裝置分布設計和配置，可直接就地分散安裝在高壓開關柜上，各間隔功能獨立，各裝置之間通過網絡連接，信息共享，任一裝置故障僅影響一個間隔，裝置采用 5U 結構單元設計，各功能插件獨立，方便工程人員安裝與維護。

2.硬件平臺

采用高性能 STM32F4 系列處理器，提供強大的運算處理功能，高速，高精度交流信號測量，采樣頻率達 3200Hz，在毫秒級完成多個交流信號的 FFT 計算，可得到基波及 2~15 次諧波。

3.軟件平臺

特有的元件- 工程級- 用戶級三級編程模式，可提供多種保護元件，元件類型現場可設定，開關量、繼電器輸出可編程。

4.通訊網絡及規約

支持 2 路 485 接口，1 路以太網接口。采用 MODBUS 規約，簡單，方便，除正常數據外，還可傳輸實時波形。

5.對時方式

通過通訊網絡對時，GPS 或后臺系統只需通過通訊網絡，對所有設備提供硬件對時。

6.更好的電磁兼容性（EMC）

SMT 工藝，多層布線，主要信號回路配有電磁干擾吸收元件，適用惡劣電磁環境。

7.一體化操作回路插件

操作回路作為獨立的模塊電路，集成在保護裝置內，客戶可根據需求選擇。

8.開關量輸入采用強電

本裝置可直接使用控制回路 AC/DC 220V 作為開入電源，可有效克服廠站惡劣電磁環境的誤報現象。

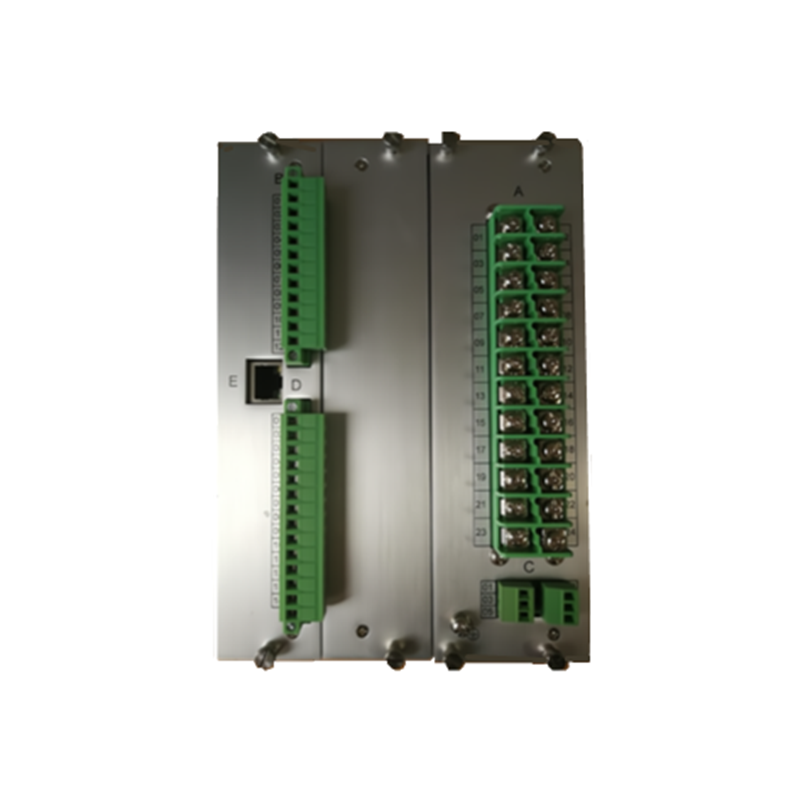

9.硬件標準化

裝置由四塊電路板組成，采用“1+2+1”思想設計，1 塊主板，2 塊插件板，1 塊備用板，可滿足不同現場不同需求，插件采用標準化設計，DR-200 系列之間不同類型保護型號可互相更換插件。

10.故障錄波

在不增加其他硬件成本下，裝置可對各個間隔進行分散錄波，并可顯示故障波形或通過網絡通訊遠傳，裝置可記錄保護跳閘前 12 個周波、跳閘后 4 個周波的所有電流電壓波形并記錄 2 次故障波形數據，方便進行事故分析。

11.事件記錄

裝置可循環記錄各種類型（故障報告、操作報告）報告 100 次。

12.告警功能

裝置可對告警信息進行分類，方便人員查看具體告警類型。

13.具有防跳功能，使繼電保護系統設計更加完善。

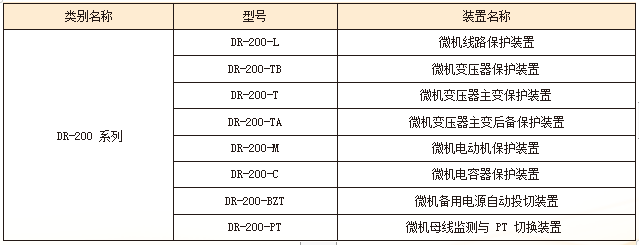

三、功能分類

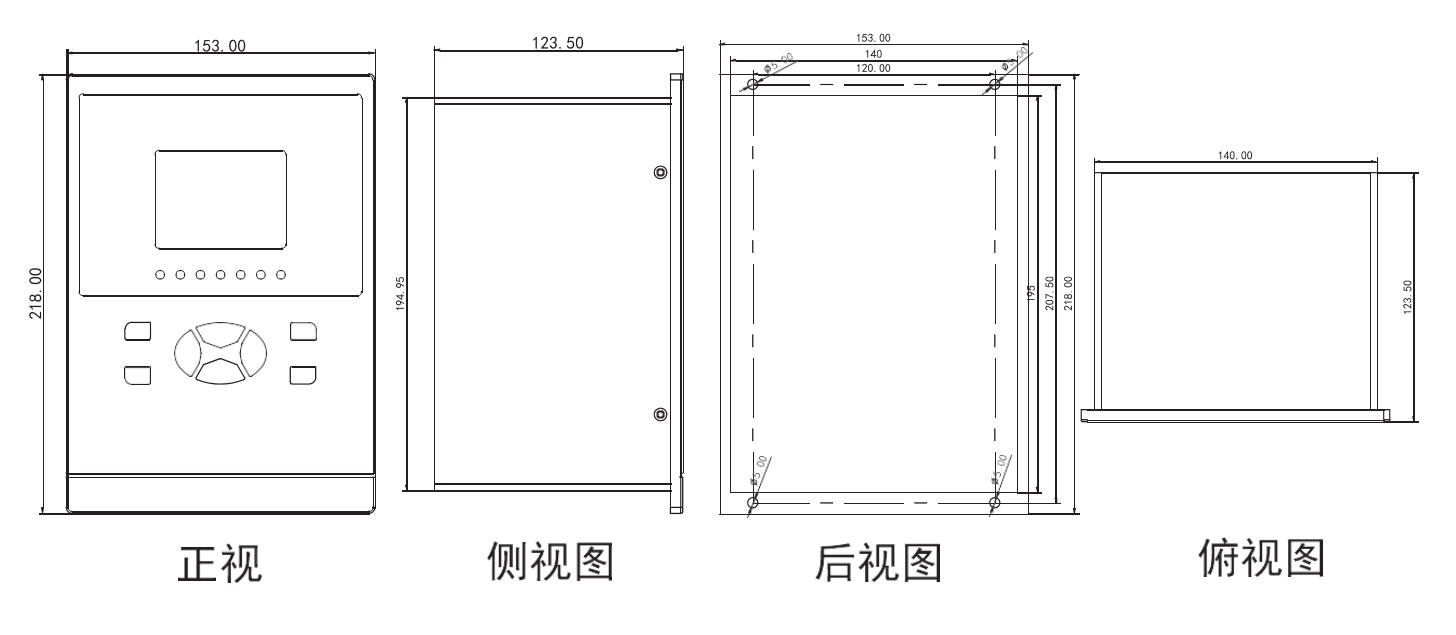

四、面板及開孔圖
