一、概述

CKD系列單相數顯電測表是與互感器、分壓器、分流器、電量變送器等配套使用的電量顯示儀表，可對電網中的電壓、電流等采用數碼顯示、產品以精度高、隔離性強、性能穩定、安裝簡單等優點，替代了目前用于400V低壓柜中的指針式儀表、變送器等測量裝置。

二、功能特點

1.測量參數多：它集合了數顯表、數字式電度表、電量變送器、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：一條一相兩線制回路的全部電壓（V）、電流（I）、功率（P、Q），功率因數（PF），頻率（F）等電量。輔助功能包括變送輸出，通訊功能等。

2.自動穩壓：具有自動校準零點，克服了零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。

3.極寬的動態輸入范圍：采用量程自動切換技術，提供5-120V/500V的電壓輸入量程，0-1A/6A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。

4.可編程狀態設定： 可以設定PT、CT變比值

5.掉電記憶：在電源掉電時，能夠記憶所有的當前工作狀態或設定值,如PT、CT變比等。

6.數字化整定：所有參數均采用數字化校準，摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性，每個測量參數都可以調整，且不會對其它參數造成影響。

7.抗電磁干擾能力強：完善的電磁兼容性設計，具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用。

8.標信規約、輕松組網：為了滿足未來測量儀表的環境，備有RS-485串行口（或RS-232），允許連接開放式結構的局域網絡。應用Modbus通訊規約，在PC或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業和建筑物的設備的簡單、實用的電量管理方案。

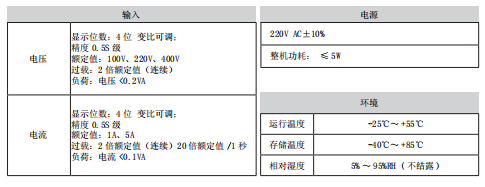

三、技術參數

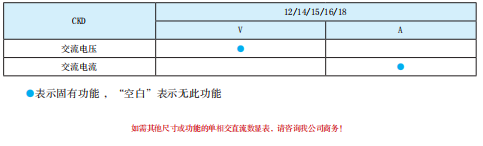

四、選型配置
