一、概述

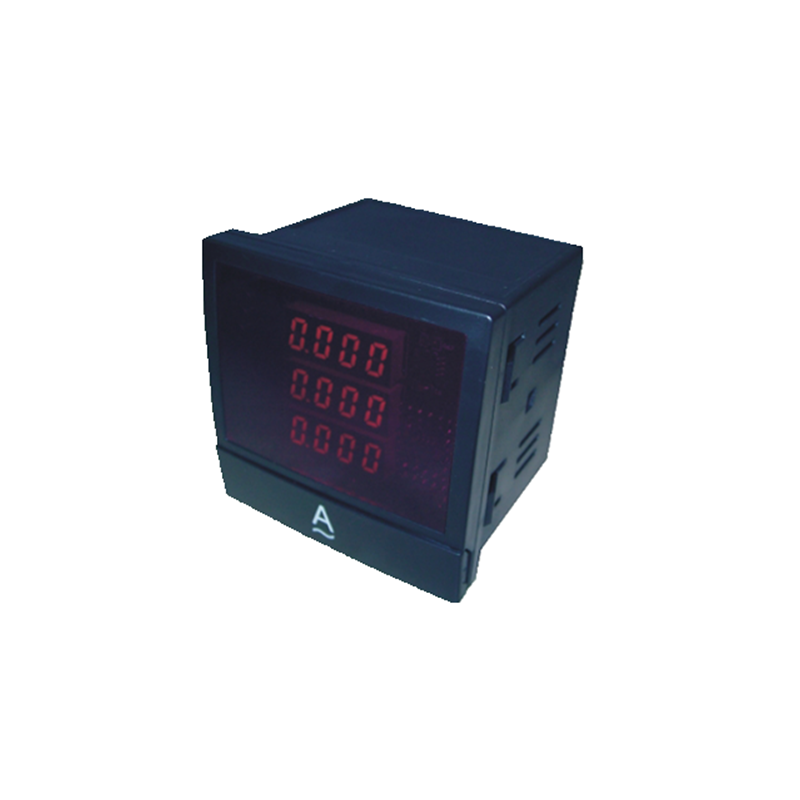

CKD系列三相數顯是于互感器、分壓器、分流器、電量變送器等配套使用的電量顯示儀表，可對電網中的電壓、電流、功率、功率因數、頻率等采用數碼顯示。產品以精度高、隔離性強、性能穩定、安裝簡便等優點，代替了目前用于400V低壓柜中的指針式儀表、變送器等測量裝置

二、功能特點

1.測量參數多：它集合了數顯表、數字式電度表、電量變送器、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：一條三相四線制回路或其它任何線制的全部相電壓/線電壓（V）、電流（I）、功率（P、Q、S）電能（WH，QH），功率因數（PF），頻率（F）等電量。

輔助功能包括變送輸出，開關量輸出，電能脈沖輸出，通訊功能等。

2.自動穩壓：具有自動校準零點，克服了零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。

3.極寬的動態輸入范圍：采用量程自動切換技術，提供5-120V/500V的電壓輸入量程，0-1A/6A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。

4.可編程狀態設定：允許用戶對其工作狀態測量系統選擇；PT、CT變比值；變送輸出、開關量輸出等進行設定。

5.掉電記憶：在電源掉電時，能夠記憶所有的當前工作狀態或設定值、電能累加數值、PT、CT變比等。

6.多種接線方式：適用于多種接線方式：三相四線、三相三線等。

7.數字化整定：所有參數均采用數字化校準，摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性，每個測量參數都可以調整，且不會對其它參數造成影響。

8.抗電磁干擾能力強：完善的電磁兼容性設計，具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用。

9.標信規約、輕松組網：為了滿足未來測量儀表的環境，備有RS-485串行口（或RS-232），允許連接開放式結構的局域網絡。應用Modbus通訊規約，在PC或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業和建筑物的設備的簡單、實用的電量管理方案。

三、特點

1、多功能、告精度                     2、性能穩定、安裝方便

3、接線靈活便捷                        4、安全性好，可靠性高

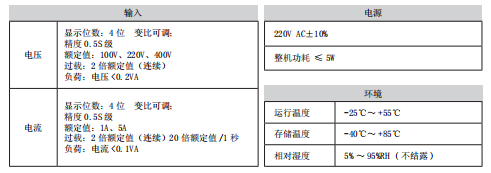

四、技術參數

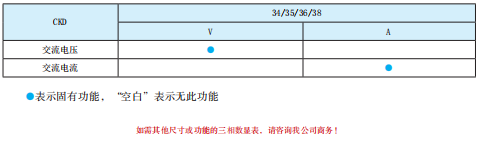

五、選項配置表
